奥林巴斯激光共焦显微镜OLS5100

适用于故障分析和材料工程研究的OLS5100激光显微镜将卓越的测量精度和光学性能与智能工具相结合,让显微镜更加方便使用。通过快速高效精确测量亚微米级形状和表面粗糙度的可靠数据简化您的工作流程。

购买热线:+86-21-54286005

资源

OLS5100宣传册-中文
OLS5100宣传册-英文

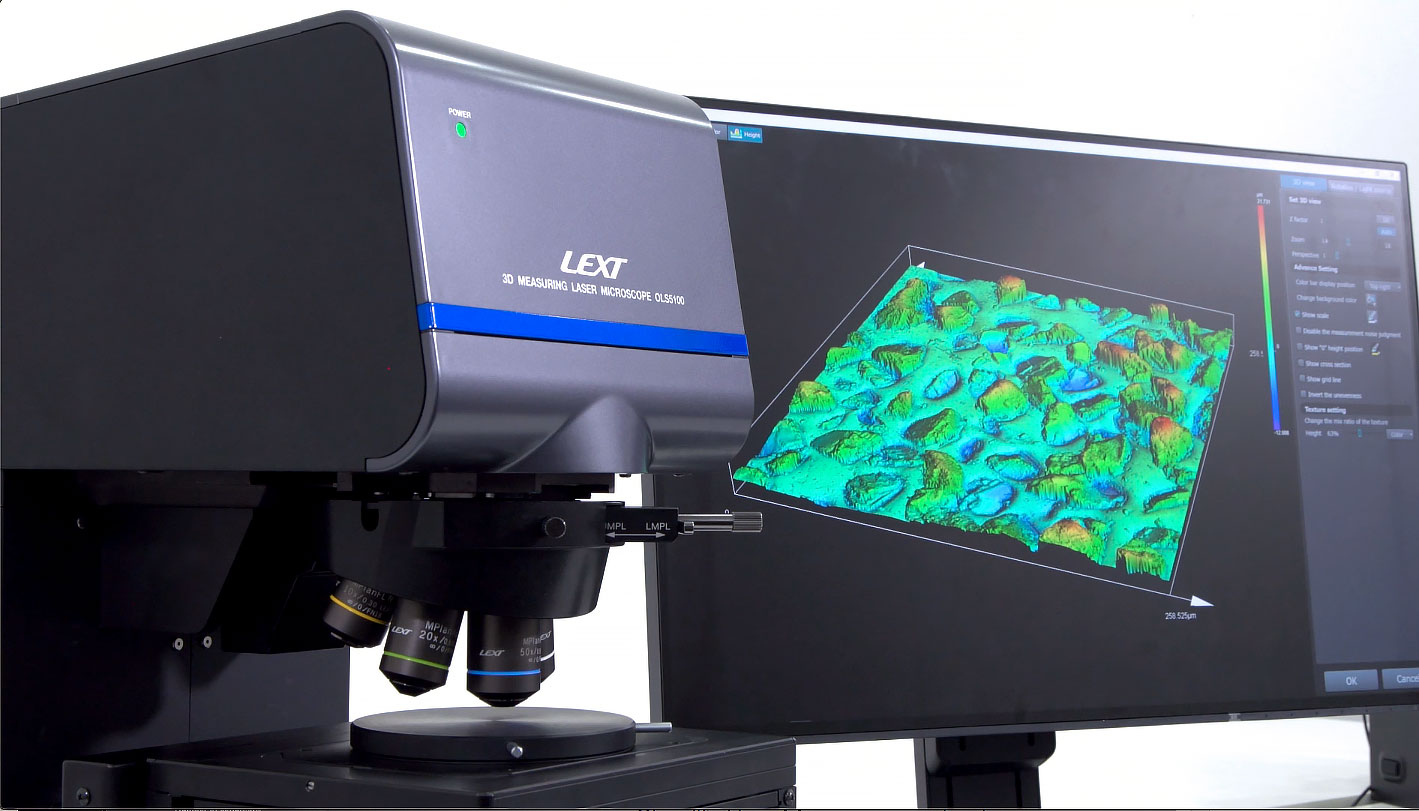

LEXT™ OLS5100 3D激光扫描显微镜

用于材料分析的激光显微镜

LEXT™ OLS5100 3D激光扫描显微镜

更智能的工作流程,更快速的实验设计

适用于故障分析和材料工程研究的OLS5100激光显微镜将卓越的测量精度和光学性能与智能工具相结合,让显微镜更加方便使用。通过快速高效精确测量亚微米级形状和表面粗糙度的可靠数据简化您的工作流程。



简化材料工程和失效分析实验

智能实验管理助手能够自动执行此前需要耗费大量时间的任务,让您对亚微米的3D观察和失效分析工作流程更加简单。

  • 自动创建您的实验计划
  • 将数据自动填充到实验计划矩阵中,减少错误输入的机会
  • 一目了然的数据趋势可视化工具



保证测量准确度

LEXT显微镜物镜可提供高度准确的测量数据。与智能物镜选择助手(Smart Lens Advisor)搭配使用,就可获得可靠的高精度数据。

  • 有保证的测量准确度*
  • 奥林巴斯享誉世界的光学器件能够以更低像差在整个视场中捕捉样品的真实形貌
  • 智能物镜选择助手(Smart Lens Advisor)还可帮助您选择合适的物镜进行粗糙度测量

*本网页上包括保证的准确度在内的信息基于奥林巴斯设定的条件。

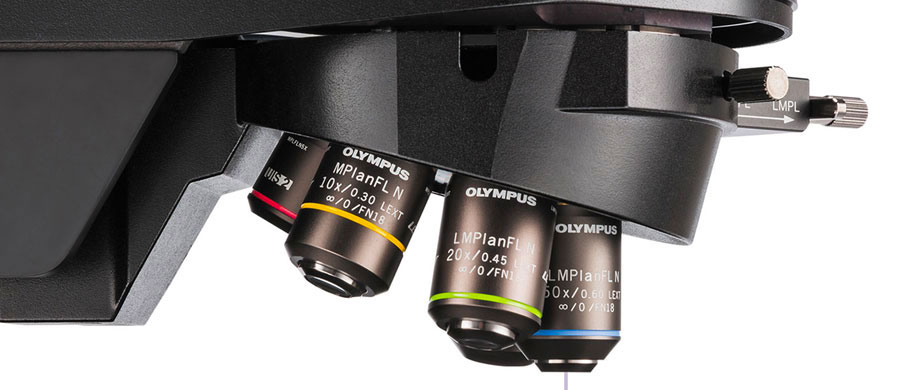

LEXT显微镜物镜

轻松的激光扫描显微观察

精心设计的软件让新手和经验丰富的用户都能够轻松使用显微镜。

  • 轻松获得准确数据——将样品放在载物台上按下开始按钮即可
  • 在客户的实验环境下也能提供有保证的测试结果



简化材料工程与失效分析实验管理

测试新材料时的实验条件管理具有复杂性,OLS5100激光显微镜的智能实验管理助手(Smart Experiment Manager)可通过关键步骤(如创建实验计划)自动化简化这一过程。

  • 提升30%的速度加快完成测量任务 *
  • 扫描计划随数据采集自动生成
  • 无需花费时间转录数据,软件为您自动完成

*与OLS5000相比

智能实验管理助手

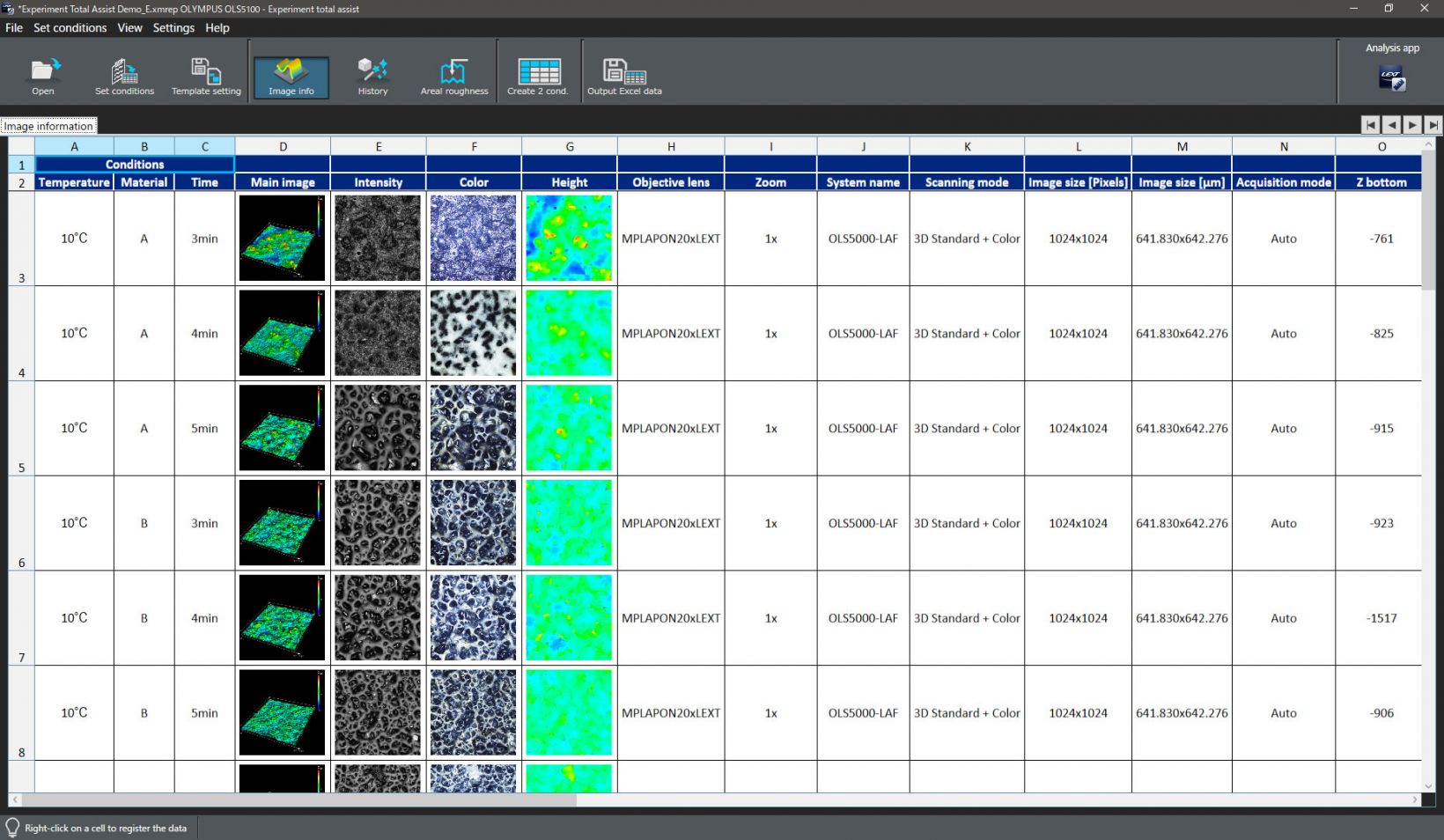

自动数据输入

软件会自动将值添加到实验计划矩阵中,以尽可能减少输入错误的可能。只需点击几下鼠标,就可以将实验数据导出到Excel电子表格。

自动数据输入

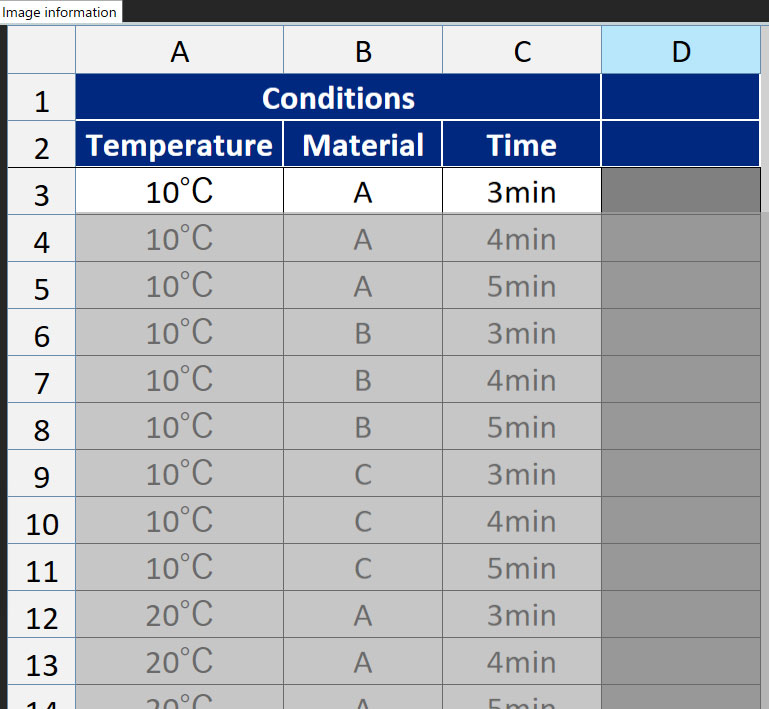

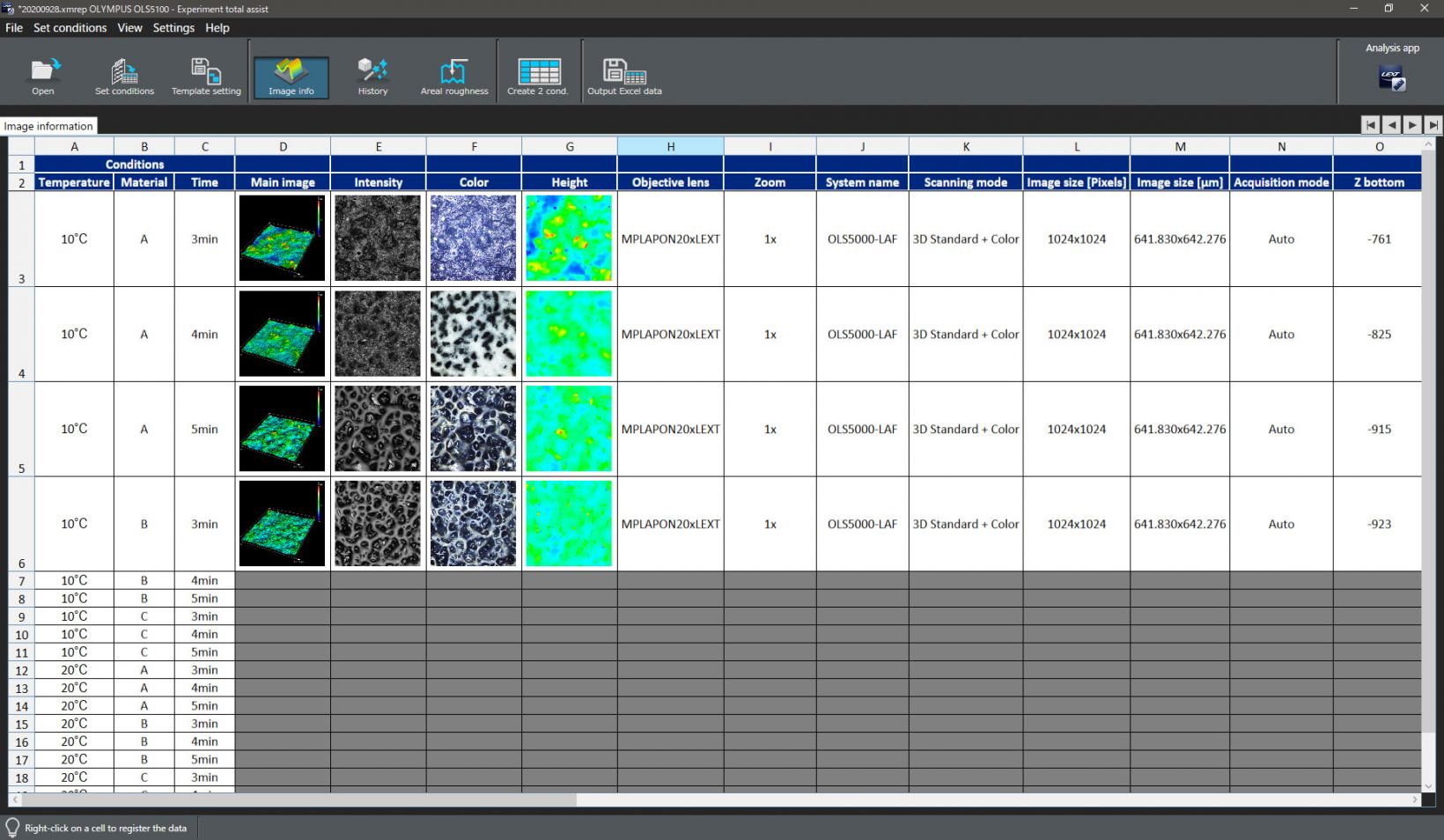

简捷的实验条件数据管理

通过点击实验计划中的每个单元格,软件即可自动生成包含评估条件的文件名,从而方便保存记录。每个文件均包含相关联的图像和数据。

简捷的实验条件数据管理



全方位数据采集

显微镜根据软件生成的实验计划扫描样品,不会让您丢失数据或重复工作。

全方位数据采集

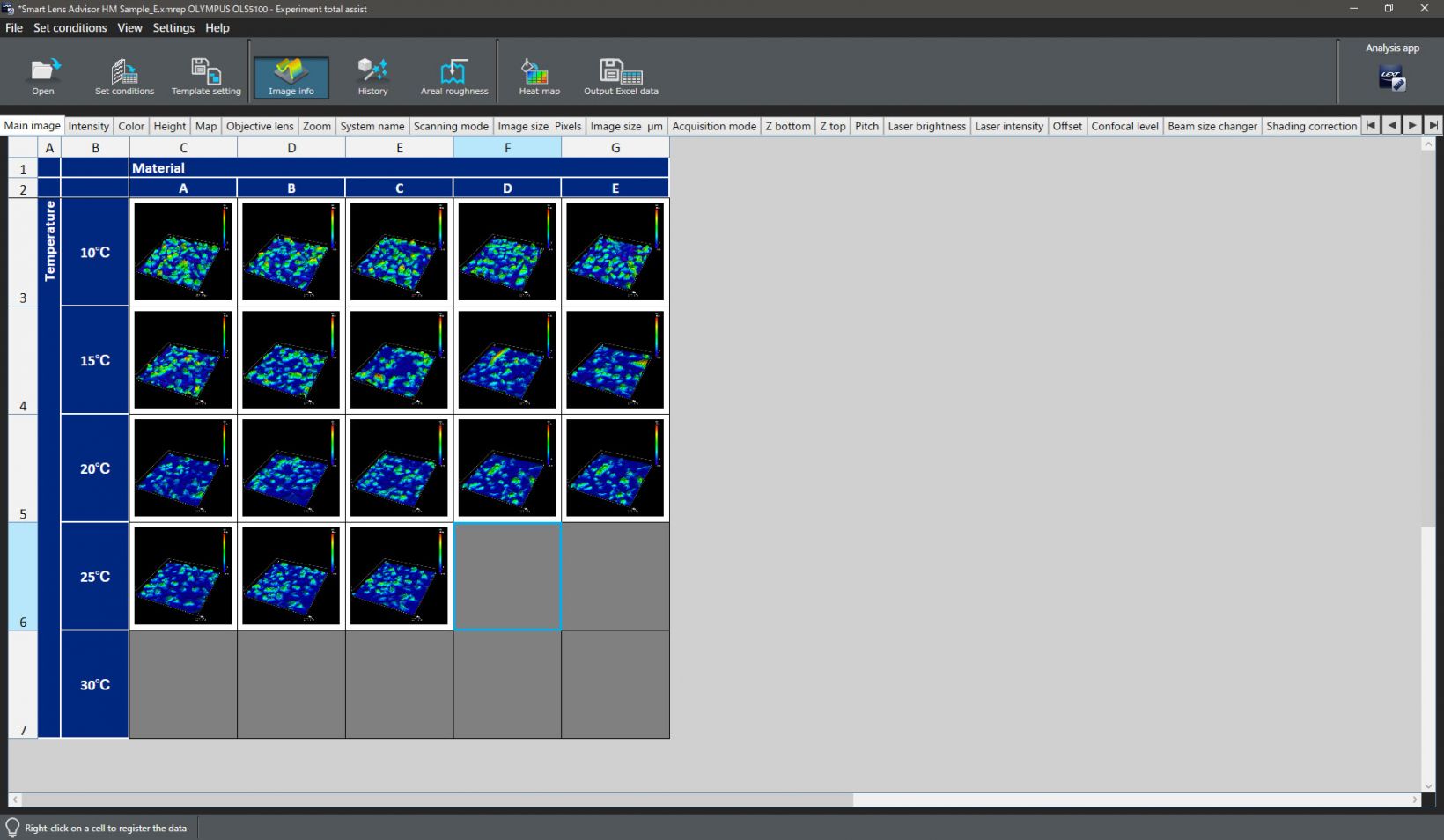

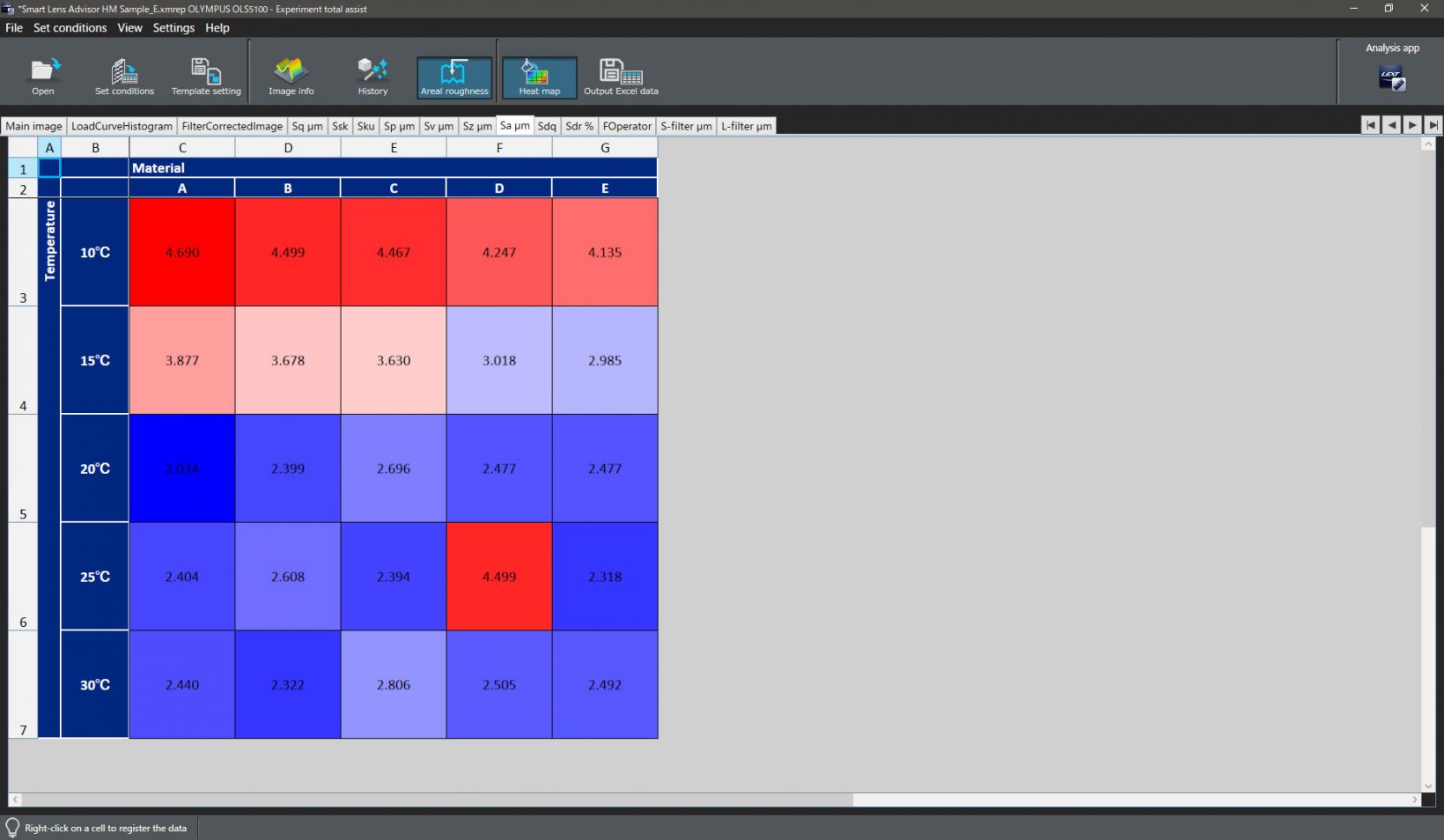

轻松发现问题

彩色图谱可帮助您了解实验数据并验证是否存在数据丢失和错误。如果存在问题,您可以尽早发现并解决。

轻松发现问题

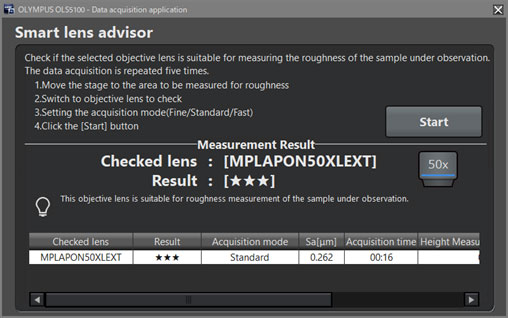

选择合适的物镜

智能物镜选择助手(Smart Lens Advisor)还可帮助您为粗糙度测量应用选择合适的物镜只需选择合适的物镜,再点击开始,智能物镜选择助手(Smart Lens Advisor)就会告诉您该物镜的推荐程度。

智能物镜选择助手

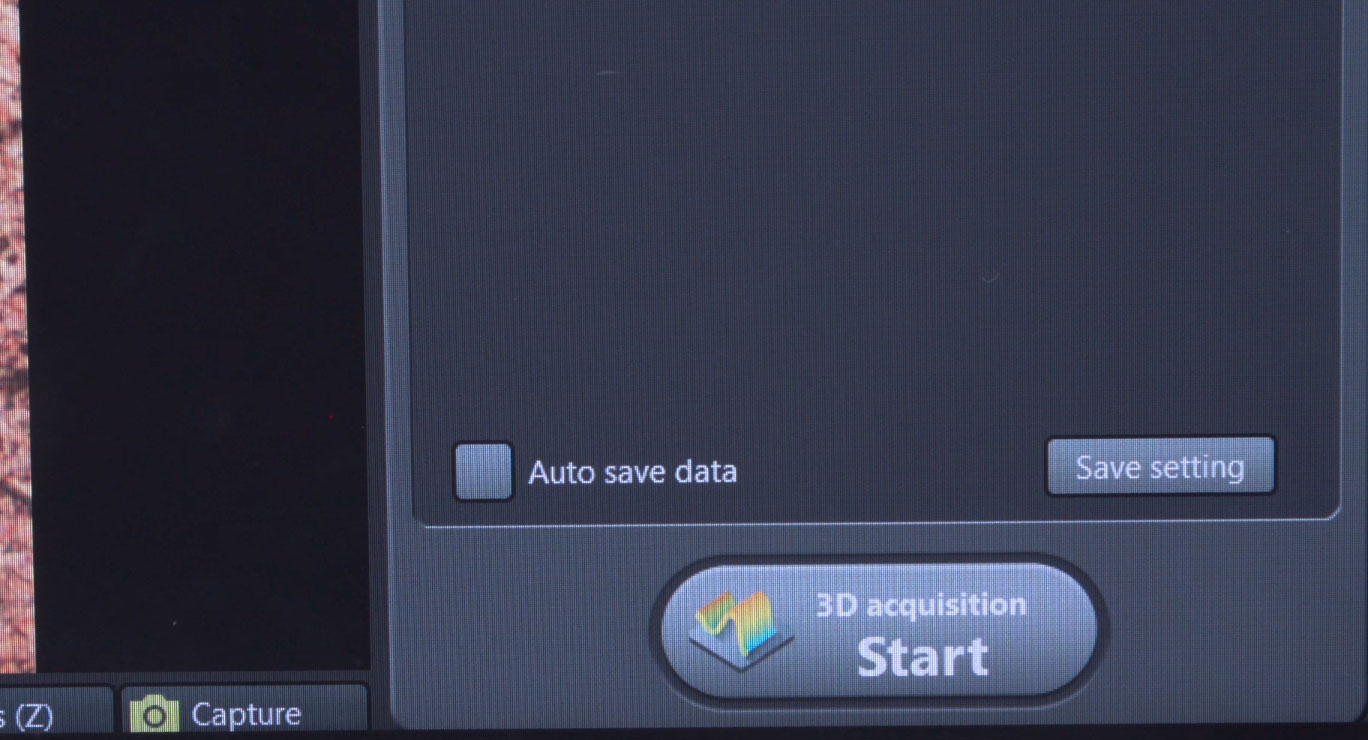

轻松的数据采集

经验丰富的用户和新手均可以利用Smart Scan II功能快速轻松获取数据。将样品放在载物台上,按下“启动”按钮,显微镜即可自动完成其余操作。

轻松的数据采集





主机

型号 OLS5100-SAF OLS5100-SMF OLS5100-LAF OLS5100-EAF
总倍率

54x–17,280x

视场

16 µm–5,120 µm

测量原理 光学系统 反射式共焦激光扫描激光显微镜
反射式共焦激光扫描激光-DIC显微镜
颜色
彩色DIC
  光接收元件 激光:光电倍增管(2通道)
彩色:CMOS彩色相机
高度测量 显示分辨率 0.5 nm
  动态范围 16位
  重复性σn -1*1 *2 *5 5X:0.45 μm, 10X:0.1 μm, 20X:0.03 μm, 50X:0.012 μm, 100X:0.012 μm
  准确度*1 *3 *5 0.15 + L / 100μm(L:测量长度[μm])
  拼接图像准确度*1 *3 *5 10X:5.0+L/100 μm, 20X 或更高倍率1.0+L/100 μm (L: 拼接长度[μm])
  测量噪声(Sq噪声)*1 *4 *5 1 nm(典型值)
宽度测量 显示分辨率 1 nm
  重复性3σn-1  *1 *2 *5

5X:0.4 μm, 10X:0.2 μm, 20X:0.05 μm, 50X:0.04 μm, 100X:0.02 μm

  准确度*1 *3 *5 测量值+/- 1.5%
  拼接图像准确度*1 *3 *5 10X:24+0.5L μm, 20X:15+0.5L μm, 50X:9+0.5L μm, 100X:7+0.5L μm (L:拼接长度[mm])
单次测量时最大测量点数量

4096 × 4096像素

最大测量点数量

3600万像素

XY载物台配置 长度测量模块 不适用 不适用
  工作范围

100 × 100 mm (3.9 × 3.9 in.) 电动

100 × 100 mm (3.9 × 3.9 in.) 手动

300 × 300 mm (11.8 × 11.8 in.) 电动

100 × 100 mm (3.9 × 3.9 in.) 电动

最大样品高度

100 × 100 mm (3.9 × 3.9 in.)

30 mm (1.2 in.)

30 mm (1.2 in.)

210 mm (8.3 in.)

激光光源 波长 405 nm
  最大输出 0.95 mW
  激光等级 2级(IEC60825-1:2007,IEC60825-1:2014)
彩色光源 白光LED
电气功率 240 W 240 W 278 W 240 W
质量 显微镜主体 约 31 kg 约 32 kg 约 50 kg 约 43 kg
  控制箱 约 12 kg

*1 在ISO554(1976)、JIS Z-8703(1983)规定的恒温恒湿环境下使用时提供保证(温度:20?C±1?C,湿度:50%±10%),如ISO554(1976)、JIS Z-8703(1983)所规定。
*2 在使用MPLAPON LEXT系列物镜测量时倍率20x或更高。
*3 在使用专用LEXT物镜测量时。
*4使用MPLAPON100XLEXT物镜测量时的典型值。
*5 基于奥林巴斯认证系统下的保证。

** Window 10的OS许可已通过奥林巴斯提供的显微镜控制器认证。因此接受Microsoft许可条款即表示您同意这些条款。有关Microsoft的许可条款,请参阅以下内容。
https://www.microsoft.com/en-us/Useterms/Retail/Windows/10/UseTerms_Retail_Windows_10_english.htm




物镜

系列 型号 数值孔径(NA) 工作距离(WD)(mm)
UIS2?物镜 MPLFLN2.5x 0.08 10.7
MPLFLN5x 0.15 20
专用LEXT物镜(10X) MPLFLN10xLEXT 0.3 10.4
专用LEXT物镜(高性能型) MPLAPON20xLEXT 0.6 1
MPLAPON50xLEXT 0.95 0.35
MPLAPON100xLEXT 0.95 0.35
专用LEXT物镜(长工作距离型) LMPLFLN20xLEXT 0.45 6.5
LMPLFLN50xLEXT 0.6 5.2
LMPLFLN100xLEXT 0.8 3.4
超长工作距离物镜 SLMPLN20x 0.25 25
SLMPLN50x 0.35 18
SLMPLN100x 0.6 7.6
适用于LCD样品的长工作距离物镜 LCPLFLN20xLCD 0.45 8.3-7.4
LCPLFLN50xLCD 0.7 3.0-2.2
LCPLFLN100xLCD 0.85 1.2-0.9

应用软件

标准软件 OLS51-BSW
  数据采集app 分析应用程序(简单分析)
电动载物台套件应用*1 OLS50-S-MSP
高级分析应用*2 OLS50-S-AA
薄膜厚度测量应用 OLS50-S-FT
自动边缘测量应用 OLS50-S-ED
颗粒物分析应用 OLS50-S-PA
智能实验管理助手应用 OLS51-S-ETA
球体/圆柱体表面角度分析应用 OLS50-S-SA

*1包括自动拼接数据采集和多区域数据采集功能。
*2包括轮廓分析、差值分析、台阶高度分析、表面分析、面积/体积分析、线粗糙度分析、面粗糙度分析和直方图分析。




奥林巴斯激光显微镜

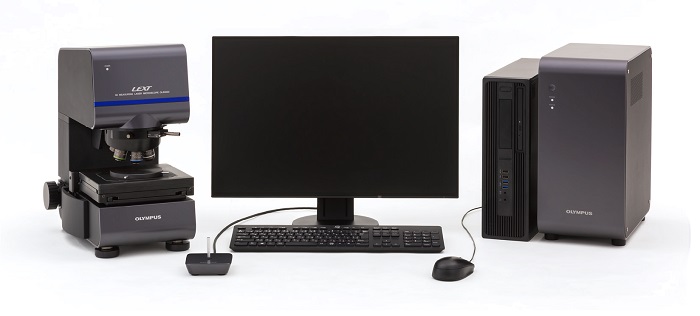

OLS5000-SAF Setup Example

OLS5100-SAF设置示例

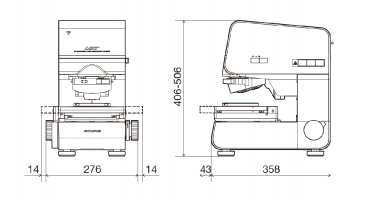

OLS5100-SAF

  • 100毫米电动载物台
  • 最大样品高度:100 mm (3.9 in.)

OLS5000-SAF

OLS5000-SAF - Dimention

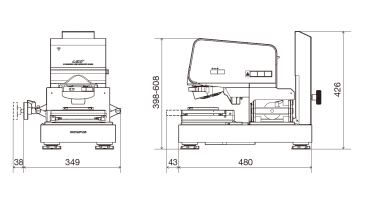

OLS5100-EAF

  • 100毫米电动载物台
  • 最大样品高度:210 mm (8.3 in.)

OLS5000-EAF

OLS5000-EAF - Dimention

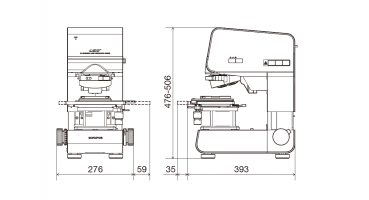

OLS5100-SMF

  • 100毫米电动载物台
  • 最大样品高度:40 mm (1.6 in.)

OLS5000-SMF

OLS5000-SMF - Dimention

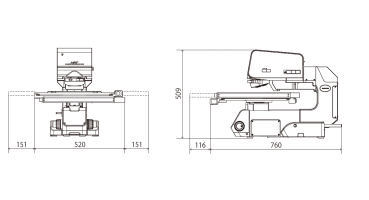

OLS5100-LAF

  • 300毫米电动载物台
  • 最大样品高度:37 mm (1.5 in.)

OLS5000-LAF

OLS5000-LAF  - Dimention

控制单元

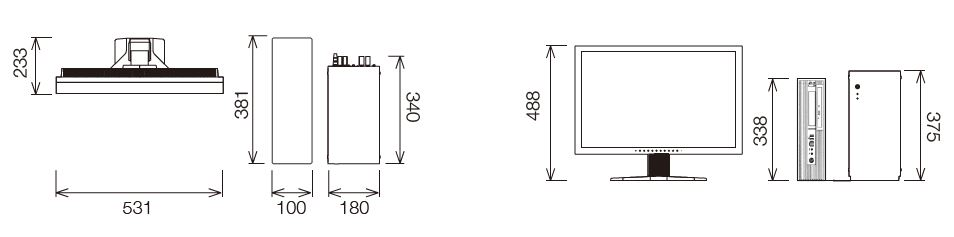

PC计算机和控制单元-尺寸
