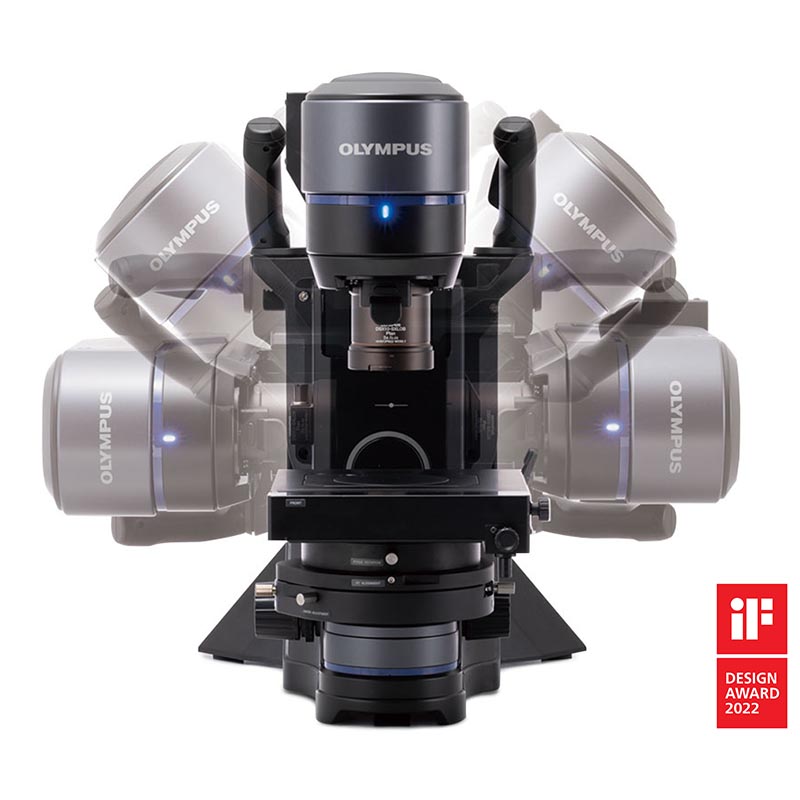

DSX1000数码显微镜
强大的分析能力，动态成像。
DSX1000 数码显微镜将易用性和高级功能相结合，能够优化您的检查工作流程。
- 有多种可轻松更换的镜头供您选择
- 轻松一按即可在六种不同观察方法间切换
- 快速从宏观视图变为微观视图

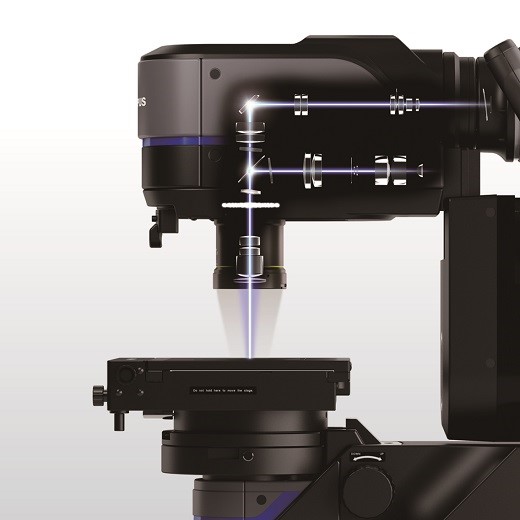

- 使用远心光学系统进行准确测量
- 高级功能唾手可得
DSX1000 数码显微镜的型号
选择适合您需求的 DSX1000 数码显微镜

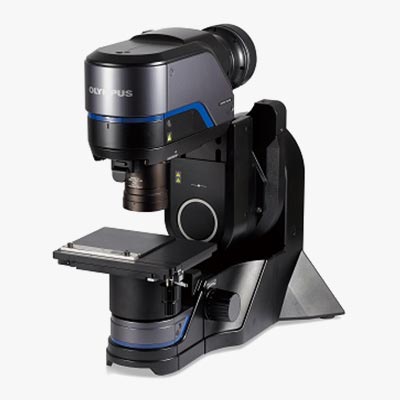

入门型
|

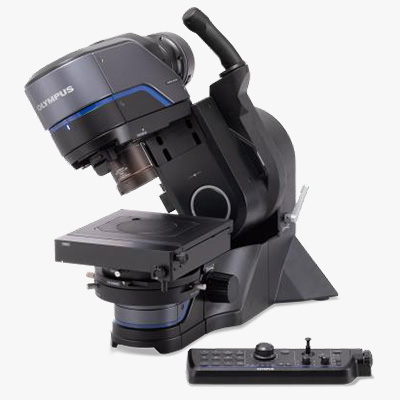

倾斜型
|

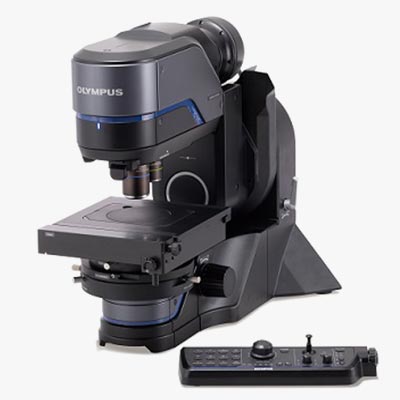

高分辨率型
|

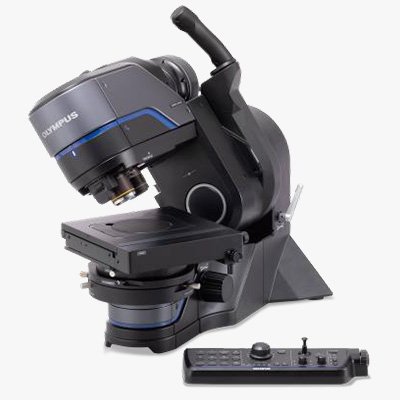

高端型
|
|
易于使用，具有基本功能
标准型变焦头部，提供
5 种观察方法。
|

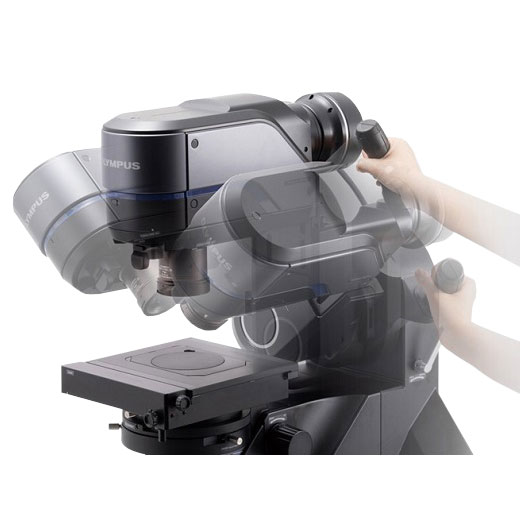

从多角度观察您的样品
提供入门型的所有功能，
增加了倾斜式机架、
电动 XY 载物台和操控台。
|
可生成高分辨率图像以
进行高级分析
通用型变焦头部增加
了微分干涉，景深叠
加和高分辨率
3CMOS 模式。
|
6 种观察方法和高级测量功能
此型号具有丰富的高级功能，
采用通用型变焦头部，
增加了倾斜式机架和可旋
转式 (+ 90°) 电动 XY 载物台。
|

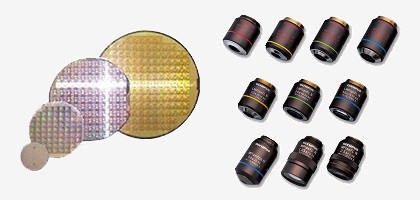

DSX1000 物镜
我们的 17 个物镜产品系列中，包括超长工作距离和高数值孔径物镜，为您提供了采集多种图像的灵活性。

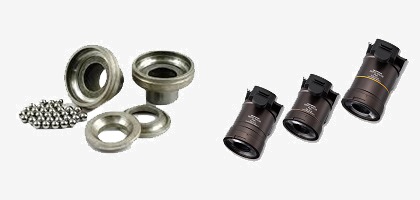

超长工作
距离物镜
在镜头和样品间提供长工作距离。
|
高分辨率、长工作
距离物镜
兼具高分辨率和长工作距离。
|

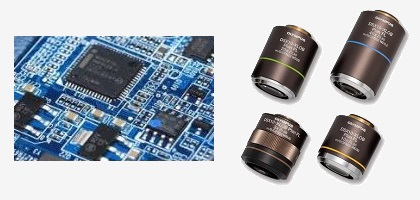

高性能、高数值
孔径物镜
实现纳米级高性能观察。
|
用数码显微镜做失效分析
速度与有保证的准确度和重复性相结合，使 DSX1000 数码显微镜成为快速失效分析的适合工具。
从宏观到微观的多种应对方案
仅需一套系统即可同时应对初步检验和微米级分析
- 查看整张图片： 23X 至 8220X 放大倍率范围
- 将碰撞样品的几率降至最低
- 从多角度观察您的样品
支持的型号

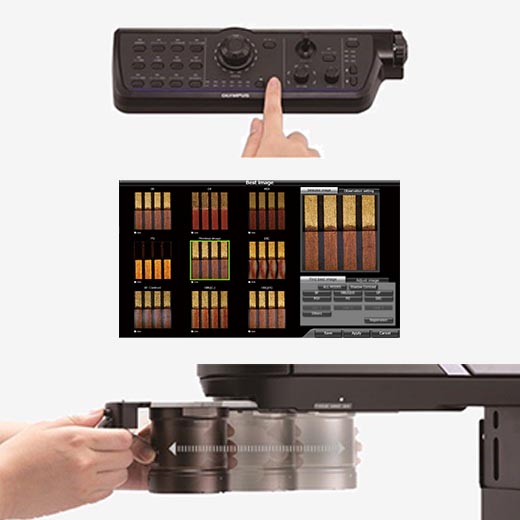

一键式多种观察方法切换
快速切换节省时间
- 可在任何放大倍率下使用所有观察方法
- 从六种观察方法中选择一种后，单击即可来回切换
支持的型号
可信的结果
有保证的*测量准确度
- 有保证的*测量准确度，确保您获得可信的测量结果
- 通过现场校准确保可靠测量
支持的型号
*为保证 XY 准确度，必须由奥林巴斯的专业人员负责校准工作。
高级功能唾手可得
改进后的分析功能让 DSX1000 数码显微镜成为一台强大、多功能的检查工具

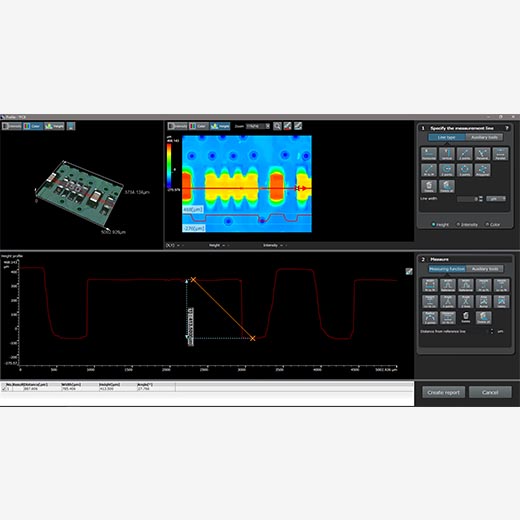

- 支持复杂的测量，包括剖面、表面间台阶、表面粗糙度等。
- 轻松易用的高级功能支持更快的分析
支持的型号
DSX1000 应用注释

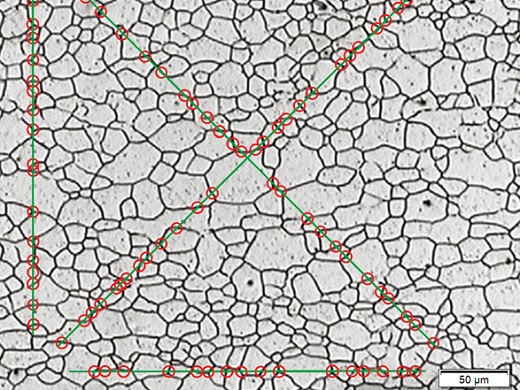

使用图像分析软件提高检查的速度和效率
奥林巴斯 Stream 软件
该软件为图像采集、定量测量和图像分析、报告以及先进材料科学检查任务提供快速、高效的检查工作流程。
DSX1000 的应用
|
|
使用数码显微镜检验刹车片表面
刹车片表面会影响其性能，包括制动力、热稳定性、噪音和发热。
数码显微镜用于检查制造刹车片所用复合物的混合是否正确。
|
|
|
|
使用数码显微镜检验接合线
数码显微镜是分析接合工艺中可能发生之缺陷（包括断线、线丝间
距偏离、接合剥落和移位）的有效工具。
|
|
|
汽车
|
电子器件、
集成电路/晶圆
|
金属制品/模具
|
化学品/材料、
玻璃和陶瓷
|
其他
|
DSX1000 数码显微镜规格
|
|
DSX10-SZH |
DSX10-UZH |
| 光学系统 |
光学系统 |
远心光学系统 |
| 变焦比 |
10X（电动） |
| 变焦放大方式 |
电动 |
| 校准 |
自动 |
| 镜头附件 |
快速切换，编码型镜头附件，自动更新放大倍率和视场信息 |
最大放大倍率
（基于 27 英寸显示器） |
8220X |
| 工作距离（W.D.） |
66.1 mm – 0.35 mm |
| 准确度和重复性（X-Y 平面） |
准确度*1 |
± 3% |
| 重复性 3σn-1 |
2% |
| 重复性（Z 轴）*2 |
重复性 σn-1 |
1 μm |
| 摄像机 |
图像采集单元 |
1 / 1.2 英寸，235 万像素彩色 CMOS |
| 冷却 |
珀尔帖冷却 |
| 帧率 |
60 fps（最大） |
| 标准 |
1200 × 1200（1: 1） / 1600 × 1200（4: 3） |
| 3 CMOS 模式 |
不可用 |
1200 × 1200（1: 1） / 1600 × 1200（4: 3） |
| 3 CMOS 模式 × 像素位移 |
不可用 |
3600 × 3600（1: 1） / 4800 × 3600（4: 3） |
| 照明器 |
白色光源 |
LED |
| 寿命 |
60,000 小时（设计值） |
| 观察 |
BF（明场） |
标准 |
| OBQ（偏斜） |
标准 |
| DF（暗场） |
标准
LED 四分区环形光源 |
| MIX（明场 + 暗场） |
标准
明场 + 暗场同时观察 |
| PO（偏光） |
标准 |
| DIC（微分干涉） |
不可用 |
标准 |
| 对比度增强 |
标准 |
| 景深扩展功能 |
不可用 |
标准 |
| 透射照明 |
标准*3 |
| 焦点装置 |
对焦 |
电动 |
| 行程 |
101 mm（电动） |
*1 需要奥林巴斯或代理商的专业人员进行校准。为保证 XY 的准确度，需要用 DSX-CALS-HR（校准标样）进行校准。为了出具证书，必须由奥林巴斯的专业人员提供校准服务。
*2 当使用 20X 或以上物镜时。
*3 需要使用选配件 DSX10-ILT。
| 物镜 |
DSX10-SXLOB |
DSX10-XLOB |
UIS2 |
| 物镜 |
最大样品高度 |
50 mm |
115 mm |
145 mm |
最大样品高度
（自由角度观察） |
50 mm |
| 齐焦距离 |
140 mm |
75 mm |
45 mm |
| 镜头附件 |
镜头集成 |
可用 |
总放大倍率
（基于 27 英寸显示器） |
23 – 1644X |
49 – 6570X |
26*4 – 8220X |
| 实际视场（μm） |
19,200 µｍ – 270 µｍ |
9,100 µｍ – 70 µｍ |
17,100 µｍ – 50 µｍ |
| 适配器 |
扩散照明适配器（可选） |
可用 |
不可用 |
| 防反射适配器（可选） |
可用 |
不可用 |
| 镜头附件 |
安装物镜数量 |
1 个
（物镜和镜头附件一体型） |
2 个 |
| 物镜盒 |
可存放 3 个镜头附件 |
*4 使用 MPLFLN1.25X 时的总（最大）放大倍率
| 载物台 |
DSX10-RMTS |
DSX10-MTS |
U-SIC4R2 |
| XY 载物台：电动/手动 |
电动（带旋转功能） |
电动 |
手动 |
| XY 行程 |
行程优先模式：100 mm × 100 mm
旋转优先模式：50 mm × 50 mm |
100 mm × 100 mm |
100 mm × 105 mm |
| 旋转角度 |
行程优先模式：±20°
旋转优先模式：±90° |
不可用 |
| 旋转角度显示 |
图形用户界面 |
不可用 |
| 承重 |
5 kg (11 lb) |
1 kg (2.2 lb) |
| 机架 |
DSX-UF |
DSX-TF |
| Z 轴行程 |
50 mm（手动） |
| 倾斜观察 |
不可用 |
±90° |
| 倾斜角度显示 |
不可用 |
图形用户界面 |
| 倾斜方式 |
不可用 |
手动，固定/解除手柄 |
| 测量 |
平面测量 |
| 剖面测量 |
| 台阶测量 |
| 台阶高度测量 |
| 面积/体积测量 |
| 线粗糙度分析 |
| 面粗糙度分析 |
| 自动边缘测量 |
| 颗粒分析 |
| 差异测量 |
| 球体/圆柱体表面角度分析 |
| 多数据分析* |
* 需要实验流程辅助应用软件（可选）
| 显示器 |
27 英寸平板显示器 |
| 分辨率 |
1920（水平）× 1080（垂直） |
| 系统合计 |
正置式机架 |
倾斜式机架 |
| 重量（机架、观察头、电动载物台、显示器和控制台） |
43.7 kg (96.3 lb) |
46.7 kg (103 lb) |
| 功耗 |
100-120 V / 220-240 V，1.1 / 0 .54 A，50 / 60 Hz |
