奥林巴斯测量显微镜STM7

无论样品大小、简单还是复杂，或执行测量的人员经验如何，奥林巴斯STM7系列可提供符合您需求的测量显微镜。

购买热线：+86-21-54286005

资源

STM7_宣传册-中文

STM7_宣传册-英文

概述规格参数

可按照个人需求进行测量的
显微镜

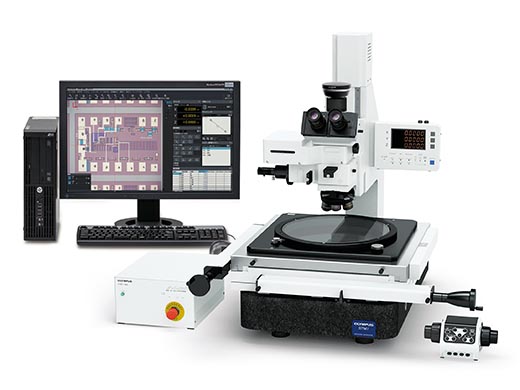

无论样品大小、简单还是复杂，或执行测量的人员经验如何，奥林巴斯STM7系列可提供符合您需求的测量显微镜。

STM7

优异的光学性能

STM7系列采用了当前先进光学显微镜中所使用的UIS2无限远校正光学系统。
因此，观察到的图像具有高分辨率和高对比度，像差也被完全消除，以确保实现对微小细节的高精度测量。

花岗岩精制而成的载物台基座增强了测量的可靠性

为了进一步保证测量精度，STM7系列采用了一个配备花岗岩基座的高度耐用和防振动的镜架。由于花岗岩的高稳定性，使测量可到达亚微米水平，并大大降低误差。

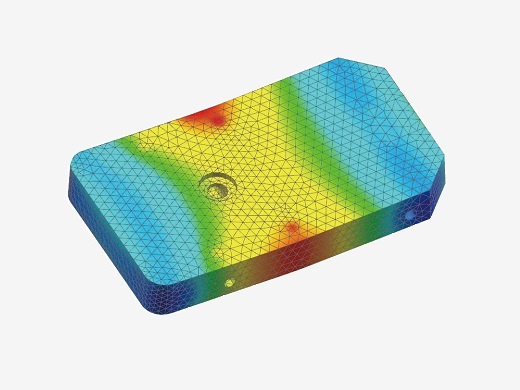

STM7-LF FEM分析

简单易用的高精度3轴测量

随着现代制造技术日益小型化和精密化，高精度测量也日趋重要 — 不仅是XY轴平面的测量，Z轴方向的高精度测量也成为必须。为此，奥林巴斯开发了采用主动反射、共聚焦方法的自动聚焦系统。

3轴测量

可靠的模块化系统

五种配置让您可以灵活选择所需功能。

手动型号			电动型号

STM7-SF	STM7-MF	STM7-LF	STM7-MFA	STM7-LFA
STM7-CS100 载物台：100 mm x 100 mm	STM7-CS200 载物台：200 mm x 200 mm	STM7-CS300 载物台：300 mm x 300 mm	STM7-CS200 载物台：200 mm x 200 mm	STM7-CS300 载物台：300 mm x 300 mm

STM7-AF

	STM7-SF	STM7-MF	STM7-LF	STM7-MFA	STM7-LFA
Z轴聚焦	手动		手动	电动
标准	明场或明场/暗场		明场或明场/暗场	明场或明场/暗场
选配	微分干涉对比度/偏振光		微分干涉对比度/偏振光
聚焦导航器 STM7-FN
－		－
测量支持软件 STM7-BSW
测量支持软件（多图像拼接/MIA和景深扩展图像/EFI） STM7-ASW-ME

观察方法

BF：明场
DF：暗场
DIC：微分干涉对比度
POL：偏振光

：选件

适合您的样品的载物台

常见问题

短测量行程无法满足较大样品的测量需求{• 由于X轴测量区域短于Y轴测量区域，因此必须旋转样品

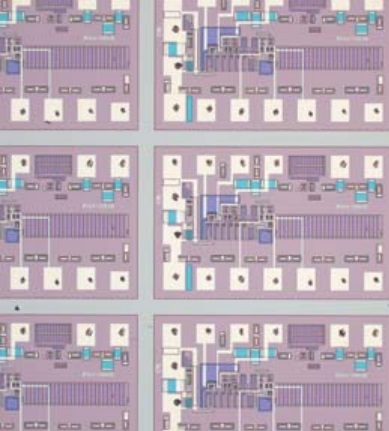

由于可测量的范围窄，无法将数量较多的样品排列在载物台上，以实现一次性同时测量

STM7解决方案

STM7提供300 mm x 300 mm载物台，能够测量较大的样品，包括300 mm晶圆和印刷电路板。
X轴和Y轴测量区域长度相等，因此无需旋转样品
较长的X轴和Y轴测量区域允许在载物台上排列多个样品，实现更高效的测量

测量行程300 mm x 300 mm

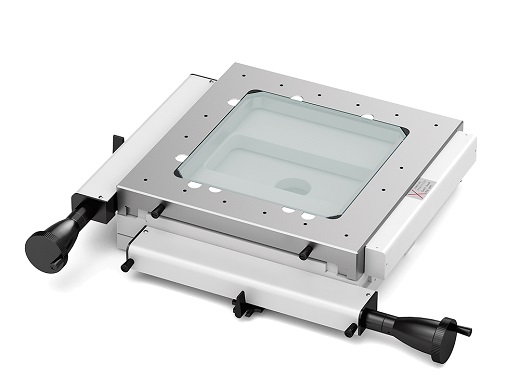

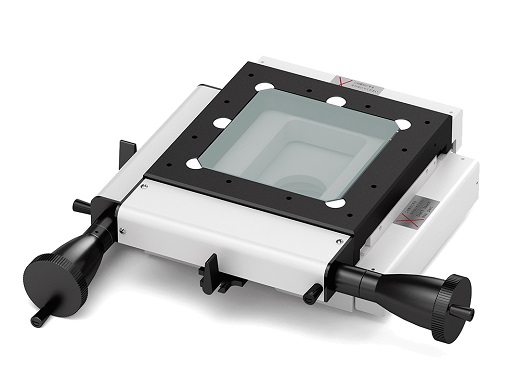

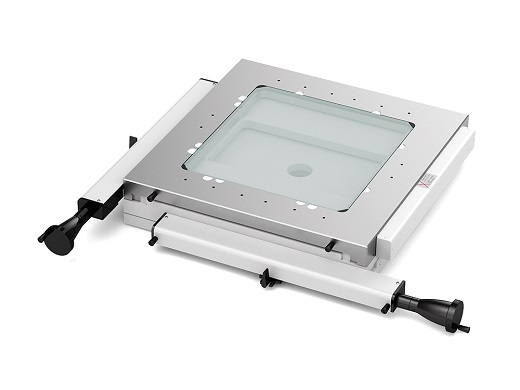

提供三款具有不同测量行程的载物台供选择：100 mm x 100 mm、200 mm x 200 mm和300 mm x 300 mm。不管是大的样品还是小的样品，总有一款载物台适合您的应用。

STM7-CS100

STM7-CS100
100 mm x 100 mm

STM7-CS200

STM7-CS200
200 mm x 200 mm

STM7-CS300

STM7-CS300
300 mm x 300 mm

突破性的控制单元改进了可用性

常见问题

增加功能时需要添置额外的操作单元。操作员可能无法快速找到相应的操作单元，这显著降低了测量效率
操作单元过多及其分布在主机周围的电源会占用宝贵的工作空间

STM7解决方案

几乎所有测量显微镜操作都可以在最近的操作单元上高效完成
无论添加多少功能，系统只需要使用单一操作单元和电源，从而释放了工作空间

控制器

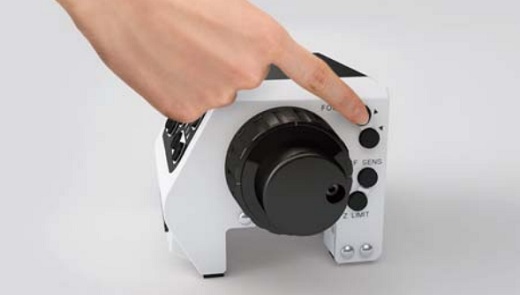

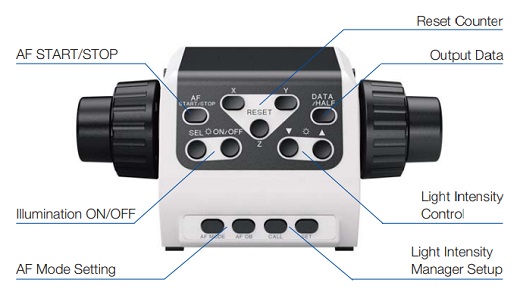

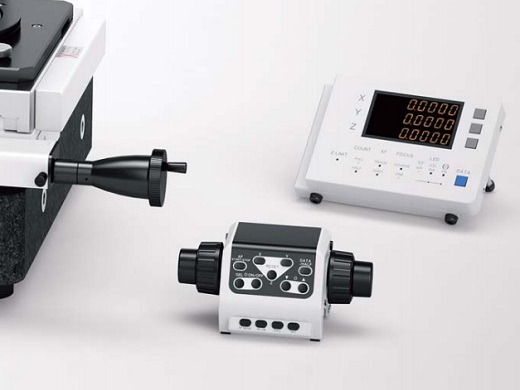

对于STM7系列，只需借助单一的控制器，就可以执行几乎所有的测量显微镜操作，包括读数重置、照明控制、调焦和自动聚焦等功能。为了提高效率和便利性，您可以将该装置放在任何想要放置的位置，并可以单手轻松操作。

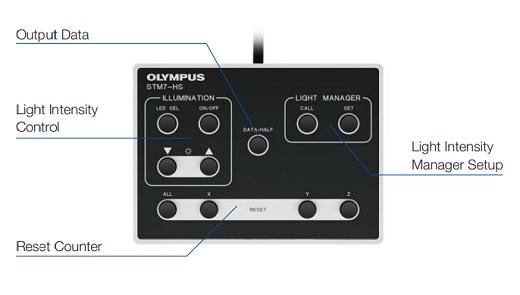

用于手动Z轴调焦机型：STM7-HS手控开关用于电动Z轴调焦机型：STM7-MCZ聚焦控制器

控制箱

各个单元的电源和通信都集成在单一控制箱中。即使是添加一些可选功能（如聚焦导航器等）也不需要增加额外的电源装置，这样的设计可以大大减少了对工作空间的占用。

手动和电动调焦选项

提供手动和电动调焦控制选项。您可以根据样品和测量内容选择符合您需求的机型，而不需要考虑载物台的尺寸 — 所有的镜架均内置Z轴线性标尺，可进行3轴测量。

手动Z轴调焦机型

电动Z轴调焦机型

手动Z轴调焦机型

手动机型性价比优越，对于需要测量

各种高度样品的用户而言，

只需通过熟悉的手柄操作

即可实现快速垂直移动。

电动Z轴调焦机型

电动装置可以大幅提高操作性，并减少因重复调焦和

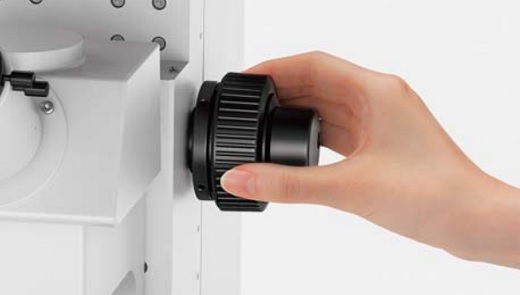

高度测量而导致的操作疲劳。用于粗调和微调的同轴

旋钮设计使用户可以习惯的类似手动的方式进行操作，

且该机型还可以配备自动对焦单元。

自动光强调节
提高效率

常见问题

传统测量显微镜使用的模拟量调节无法实现光强的定量评估，这可能导致测量值随光强的变化而变化
使用传统测量显微镜时，每次切换物镜后可能都需要调节光强，从而导致工作流程效率低下

STM7解决方案

由于显微镜提供光强值的定量显示，因此始终能在相同的条件下进行观察和测量
将光强度管理器与编码物镜转换器搭配使用时，切换物镜后，照明方法和光强会自动调节为预设值

通过定量数字显示精确掌控光强值

STM7系列通过对光强的定量数字显示，保证了能在始终一致的照明条件下实施观察。

STM7系列通过对光强的定量数字显示

无需进行手动调节

光强度管理器可与编码物镜转换器配置组合使用。当您切换物镜时，编码物镜转换器会自动识别当前使用的物镜。因此，可为每个物镜记录照明方法和光强，并在测量期间于物镜切换后自动进行调节。像以前每次切换倍率后手动调节光强的操作，现在就可以省略了。

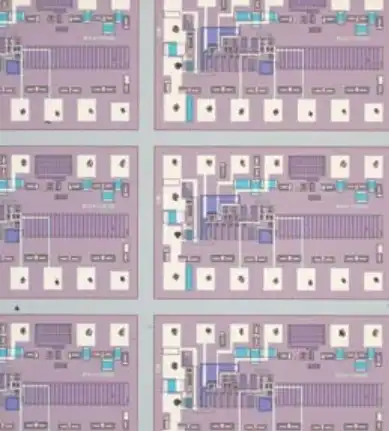

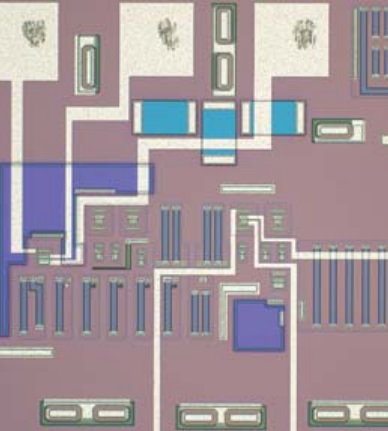

5倍强度50

^5倍强度50

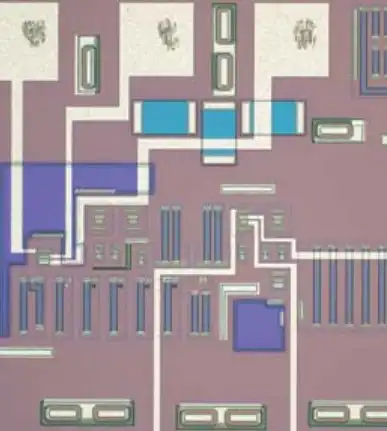

20倍强度70

^{20倍强度70}

100倍强度120

^{100倍强度120}

使用可拆卸数显表快速检查测量结果和设备状态

常见问题

因需要检查设备运行状况（如照明）或查看不同单元上的测量值，这使得整体操作非常繁琐

STM7解决方案

STM7系列通过单独的指示器显示区显示显微镜状态（如照明）和测量值，有助于用户轻松完成所有检查

快速、直观地查看状态

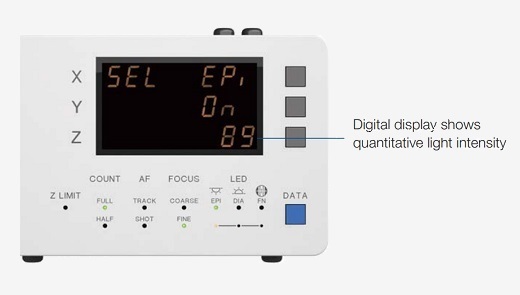

指示器将显示设备状态和设置。X、Y和Z轴的最小单位可在0.1 μm和1 μm之间切换，还可以在毫米、微米、英寸和密耳之间切换显示单位。

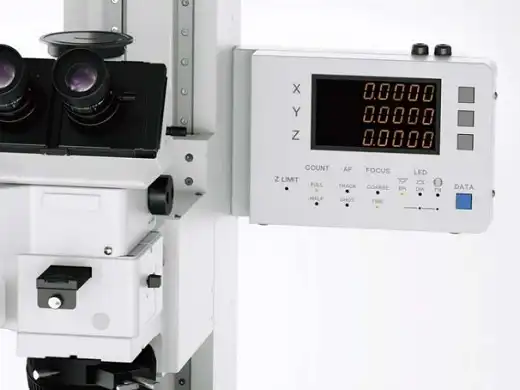

安装在镜架上的数显表

可满足个性化需求自由放置的可拆卸数显表

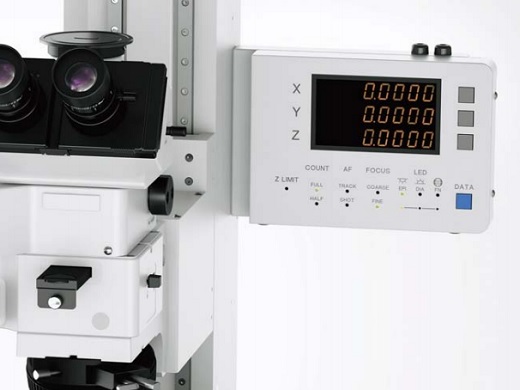

无论是安装到镜架上还是放置在工作台上，可拆卸数显表的放置取决于用户个人。用户站着进行测量时，可以将数显表安装在与观察位置大致相同高度的镜架一侧，以便于查看。当用户通过数码相机在显示器上进行观察和测量，或使用电动Z轴调焦机型时，只需将数显表和手动控制器放在工作台上，即可轻松地坐在椅子上进行作业。

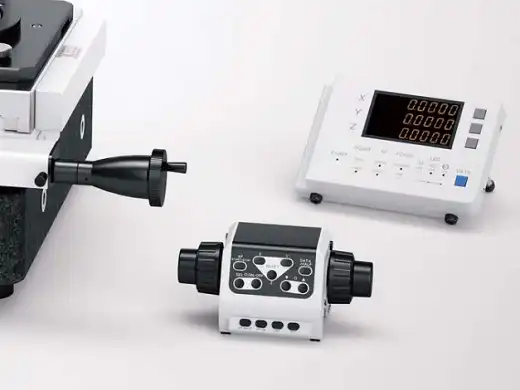

放置在工作台的数显表

实现更快、更简单、更精确的高度测量

常见问题

进行目视测量时，不同操作员会测得不同的高度测量值。此外，这种测量方法非常耗时，效率低下。

STM7解决方案

STM7聚焦导航系统减少了操作员的主观性对高度测量的影响。它还可以缩短执行高度测量所需的时间，以实现更高的效率

简单、精确且具有卓越可重复性的聚焦系统

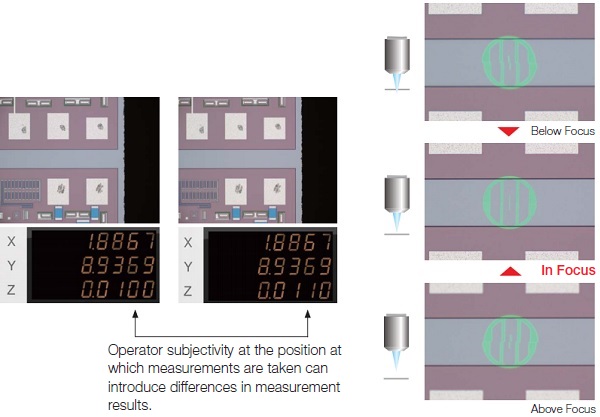

奥林巴斯的聚焦导航系统通过将图案投影在视场范围内，并由操作员确认上下图案的重合情况，可为高度测量操作带来高重现性。在常规目视观察下进行高度测量时，即使是看上去非常清晰的已经完全合焦的图像，也会出现微小误差。但使用聚焦导航系统时，只需匹配标记便可进行测量，因此减少了操作员的主观性对测量结果造成的影响。

聚焦系统

自动聚焦的优势成就快速、高精度的高度测量

常见问题

进行目视测量时，不同操作员得出的高度测量结果也会不一样
手动执行高度测量时，需要操作员反复移动载物台并使用手柄调焦，这使测量既耗时又低效
很难对微小的物体聚焦，比如引线

STM7解决方案

配备自动对焦单元，确保测量值始终高度精确，不受操作员的影响
在“跟踪”模式下，图像自动持续对焦，从而在极短时间内实现高效的高度测量。同一模式的XY测量不需要手动对焦，因此提高了效率

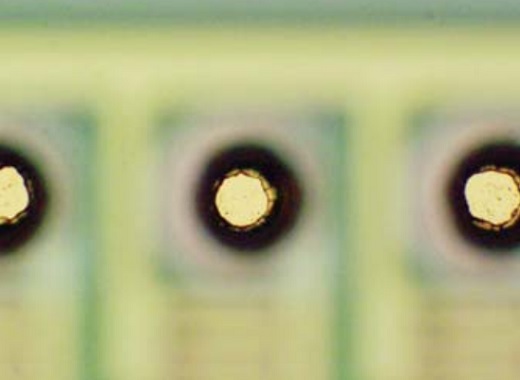

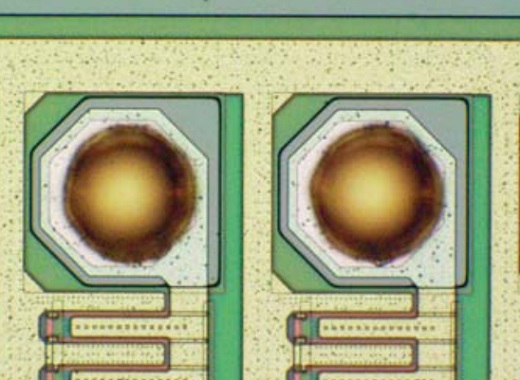

使用100倍物镜时，激光光斑直径可以小到1 μm，因此可以局部使用自动聚焦，即使是极微小的物体也适用

专用自动对焦单元：
出色的可重现性和聚焦速度

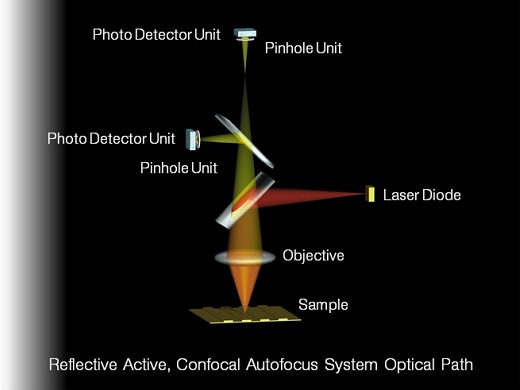

无论操作员的经验如何，使用STM7自动对焦单元均可以在很短的时间内实现高度精确的高度测量。即使是粗糙或倾斜的样品表面，利用主动反射、共聚焦方法都可以实现稳定对焦，而小直径的激光也能保证对微小物体，比如引线的自动聚焦。

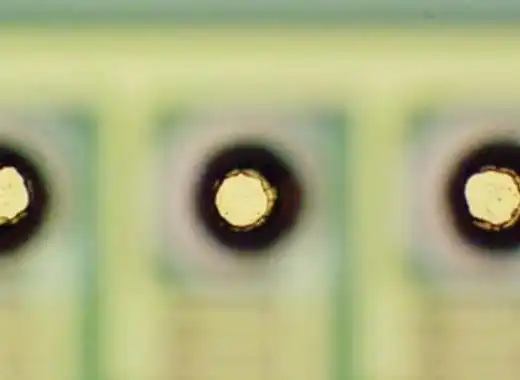

单次对焦模式

跟踪模式

单次对焦模式

执行自动聚焦后，可瞬间完成从粗

略聚焦状态转为视场中心的清晰聚焦。

跟踪模式

启用跟踪模式后，会随样品表面的高低起伏

自动聚焦，即使在移动载物台的情况下，

也可以始终保持合焦状态。这使得操作员

在手不需要离开X和Y手柄的情况下也能实施观察，

从而极大地提高了Z轴的测量效率。

			手动型号
			小型载物台	中型载物台	大型载物台
显微镜主体			STM7-SF	STM7-MF	STM7-LF
	聚焦	垂直移动范围	175 mm		145 mm
		最大测量高度	120 mm（使用测量物镜） 175 mm（使用金相物镜）		90 mm（使用测量物镜） 145 mm（使用金相物镜）*1
		Z轴测量分辨率	0.1 um
		Z轴驱动方法	手动同轴微调焦/粗调焦旋钮
	照明	LED 照明	白色：用于反射光照明，绿色：用于透射光照明
观察镜筒			MM6-ETR正像三目镜筒（100:0/0:100）
目镜（F.N.22）			MM6-OCC10X（带十字线）、MM6-OC10X
物镜	BF（明场）		MM6C-KMAS 照明
			U-5RES-ESD 物镜转换器
			MPLFL5X、10X、LMPLFLN20X、50X、100X 金相物镜
	BF（明场）/DF（暗场）		MM6C-RLAS 照明
			U-D5BDRES-ESD 物镜转换器
			LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD 金相物镜
LED 装置	白色（反射）		MM6-ILW
	绿色（透射）		MM6-ILG
载物台			STM7-CS100	STM7-CS200	STM7-CS300
	测量范围		X轴100 mm，Y轴100 mm	X轴200 mm，Y轴200 mm	X轴300 mm，Y轴300 mm
	测量精度（L：测量长度）		(3+2L/100) μm	(3+4L/200) μm	(3+6L/300) μm
	精度保证重量		6 kg	10 kg	15 kg
计数器			STM7-DI
	轴数		三轴
	单位		毫米/微米/英寸/密耳
	最低分辨率		0.1 um
	控制箱		STM7-CB
	手控开关		STM7-HS
	聚焦控制器		－
	接口线缆		－
防振基座			－	STM7-VI
电源线缆			UYCP
尺寸（宽x深x高）mm			466 x 583 x 651	606 x 762 x 651	804 x 1024 x 686
重量（kg）			84 kg	152 kg	277 kg
功耗			100-120/220-240V - 50/60Hz 0.3A/0.2A	100-120/220-240V - 50/60Hz 0.3A/0.2A	100-120/220-240V - 50/60Hz 0.3A/0.2A

物镜			1X	3X	5X	10X	20X	50X	100X
测量物镜	MM6-OB系列		59.6	76.8	65.4	50.5	－	－	－
金相物镜	MPLFLN系列	明场	－	－	20.0	11.0	3.1	1.0	1.0
	LMPLFLN系列	长工作距离	－	－	22.5	21.0	12.0	10.6	3.4
	MPLFLN-BD系列	明场/暗场	－	－	12.0	6.5	3.0	1.0	1.0
	LMPLFLN-BD系列	明场/暗场，长工作距离	－	－	15.0	10.0	12.0	10.6	3.3

项目
CPU	对于STM7-CU相机，需要Intel Core i3处理器3 GHz或更高；对于DP23/DP28相机，需要Intel Core i5或同等或更高级别处理器
内存	对于STM7-CU相机，为4 GB或更高；对于DP23/DP28相机，至少需要8 GB，建议16 GB
硬盘可用空间	安装需要100 GB或更大硬盘空间，建议使用SSD硬盘以实现高速图像采集
显卡	支持分辨率1980 x 1080和32位色的显卡
驱动器	DVD驱动器
PC输入设备	2键鼠标（建议使用带滚轮的3键鼠标）、键盘
操作系统	Microsoft Windows 10 Pro/Pro for Workstations（64位）
网络浏览器	Internet Explorer 11

			电动型号
			中型载物台	大型载物台
显微镜主体			STM7-MFA	STM7-LFA
	聚焦	垂直移动范围	175 mm	145 mm
		最大测量高度	120 mm（使用测量物镜） 175 mm（使用金相物镜）	90 mm（使用测量物镜） 145 mm（使用金相物镜）*1
		Z轴测量分辨率	0.1 um
		Z轴驱动方法	电动聚焦按钮：粗调移动速度8 mm/s（最大值）微调焦/粗调焦旋钮：微调焦速度有4档可供选择（800 μm、400 μm、100 μm、50 μm）
	照明	LED 照明	白色：用于反射光照明，绿色：用于透射光照明
观察镜筒			MM6-ETR正像三目镜筒（100:0/0:100）
目镜（F.N.22）			MM6-OCC10X（带十字线）、MM6-OC10X
物镜	BF（明场）		MM6C-KMAS 照明
			U-5RES-ESD 物镜转换器
			MPLFL5X、10X、LMPLFLN20X、50X、100X 金相物镜
	BF（明场）/DF（暗场）		MM6C-RLAS 照明
			U-D5BDRES-ESD 物镜转换器
			LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD 金相物镜
LED 装置	白色（反射）		MM6-ILW
	绿色（透射）		MM6-ILG
载物台			STM7-CS200	STM7-CS300
	测量范围		X轴200 mm，Y轴200 mm	X轴300 mm，Y轴300 mm
	测量精度（L：测量长度）		(3+4L/200) μm	(3+6L/300) μm
	精度保证重量		10 kg	15 kg
计数器			STM7-DI
	轴数		三轴
	单位		毫米/微米/英寸/密耳
	最低分辨率		0.1 um
	控制箱		STM7-CBA
	手控开关		－
	聚焦控制器		STM7-MCZ
	接口线缆		U-IFCBL200	U-IFCBL200
防振基座			STM7-VI
电源线缆			UYCP
尺寸（宽x深x高）mm			606 x 762 x 811	804 x 1024 x 844
重量（kg）			159 kg	284 kg
功耗			00-120/220-240V 50/60Hz 0.6A/0.35A	100-120/220-240V 50/60Hz 0.6A/0.35A

物镜	测量物镜	MM6-OB系列（1X /3X /5X /10X）
聚焦导航器	聚焦导航器装置	STM7-FN
聚焦导航器	绿光LED装置	MM6-ILG
自动聚焦	自动对焦单元	STM7-AF
微分干涉对比度	用于反射光的U-DICR DIC插槽	U-DICR
软件/相机*1	测量支持软件	STM7-BSW
相机	低端数码相机	STM7-CU
	中端数码相机	DP23-CU
	高端数码相机	DP28-CU
TV适配器	带0.5倍镜头的C型相机接口观察筒	U-TV0.5XC-3
TV适配器	带0.35倍镜头的C型相机接口观察筒	U-TV0/35XC-2
可旋转载物台	行程100 x 100 mm	STM7-RS100
	行程200 x 200 mm	STM7-RS200
	行程300 x 300 mm	STM7-RS300
ND滤镜	ND滤镜（透射率6%）	U-25ND6
ND滤镜	ND滤镜（透射率25%）	U-25ND25
微分干涉对比度	微分干涉对比度/偏振镜	U-PO3
微分干涉对比度	微分干涉对比度/检偏镜	U-AN360-3
软件	MIA、EFI（可选软件）	STM7-ASW-ME
脚踏开关		STM7-FS
电源装置		MM6-ILPS-2
载物台测微计		OB-M/OB-MM
