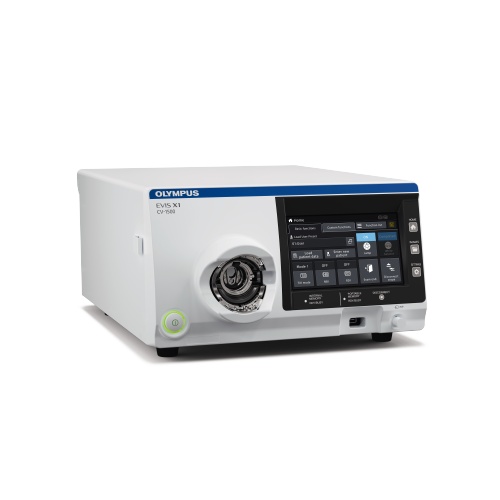

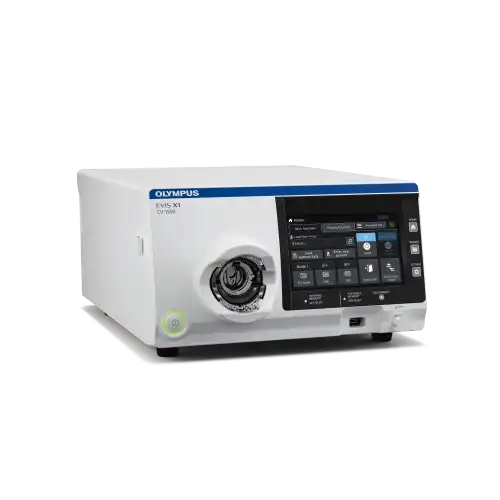

奥林巴斯图像处理装置CV-1500

EVIS X1 CV-1500 视频系统中心将视频处理器和 LED 光源集成在一个主机中,从而实现更加紧凑和轻便的设计。 此外,EVIS EXERA III 和 EVIS LUCERA ELITE 之间的交叉兼容性导致了兼容内窥镜产品组合的大幅扩展。 CV-1500 具有多种特殊观察模式,可为医生在内窥镜手术过程中的每一步提供支持。

购买热线:+86-21-54286005

资源

CV-1500宣传册-英文

EVIS X1 CV-1500 图像处理装置

采用5个LED光谱技术的统一平台

CV-1500

采用5个LED光谱技术的统一平台

通过将LED光源与图像处理装置集成在一起,奥林巴斯开发了一种功能强大的系统,该系统比以前的产品*1更加紧凑,轻便。



广泛的兼容性

CV-1500可以连接到许多不同类型的内窥镜,从而可以使用多种内窥镜支持功能。



增强观察

除了常规的白光和NBI(窄带成像)和AFI(自动荧光成像)观察,CV-1500还提供了其他三项强大的增强观察功能,以提高诊断和治疗能力:

  • TXI(纹理和色彩增强成像)可优化粘膜表面的结构,色调和亮度。
  • RDI(红色双色成像)可改善深部血管和出血点的可见性。
  • BAI-MAC(具有对比度控制的亮度调节成像)可改善较暗部分的亮度。



直观,用户友好的功能

使用一键式连接器可以快速,轻松地进行连接,无需调整白平衡*2,从而简化了设置,目的是简化工作流程并缩短操作时间。触摸感应面板有助于直观的操作,而便捷的功能(如预冻结和MyCV模式)确保了用户友好的工作环境。

由于使用了不需要更换的LED灯泡,因此减少了停机时间。



*1 兼容EVIS EXERA III/EVIS LUCERA ELITE 系列光源和图像处理装置

*2 仅Olympus 1100/1200/1500系列内窥镜



电源

额定电压

100-240 V AC;±10%以内

频率

50/60 Hz;±3 Hz以内

额定输入

600 VA

尺寸

外型尺寸

(W x H x D)

370 x 198 x 488 mm;

398 x 218 x 580 mm(最大)

重量

19.4 kg

分类(医疗电气设备)

防触电保护类型

Class I

所应用零件的电击防护等级

取决于应用部分。

(如果要连接到本产品的安装部件为BF型,则本产品的防触电保护等级为BF型。但是,CF型在本产品中不受限制。)

防爆或防护等级

视频系统中心应远离易燃气体。

观察

模拟信号输出

VBS复合和Y/C;同时输出。

数字信号输出

12G-SDI(SMPTE ST 2082),3G-SDI(SMPTE424M),HD-SDI(SMPTE292M),SD-SDI(SMPTE259M)

用户设置

最多可以存储20个用户的功能设置。

色调调节

为白光观察模式,NBI观察模式和RDI观察模式调整每个内窥镜图像的色调。

  • 红色调节:±8次
  • 蓝色调节:±8次
  • 色度调整:±8次

自动增益控制(AGC)

当由于内窥镜的远端距离物体太远而导致光线不足时,可以对图像进行电子放大。

对比度

  • H(高):使黑暗部分变暗,使明亮部分变亮
  • L(低):使暗部变亮,使亮部变暗。

BAI-MAC

调节亮度并保持对比度

光圈

可以切换光圈模式。

  • 自动:根据中央部分的最亮部分和周围部分的平均亮度调节亮度。
  • 峰值:根据内窥镜图像的最亮部分调整亮度。
  • 平衡:基于内窥镜图像的平均亮度来调节亮度。

图像增强设置

内窥镜图像中的精细图案或边缘可以通过电增强,以提高图像清晰度。

  • 增强类型A:强调内窥镜图像的图案和轮廓。
  • 增强类型B:比结构增强类型A强调更精细的部分。

切换增强模式

可以从3个等级(OFF,1、2和3)中选择增强等级。

图像尺寸选择

内窥镜图像的大小可以从2种模式中选择。(SDTV除外)

电子变焦

在模式1,模式2和模式3之间切换。

PIP/POP

在PIP和POP之间切换。

长宽比

在16:9和4:3之间切换。(SDTV除外)

冻结

冻结内窥镜图像。

预冻结

从冻结操作之前的设定时间段内拍摄的图像中选择模糊程度最低的图像并显示。

光学数字观察

可以进行光学数字观察。需要与光学数字观察兼容的内窥镜。

  • NBI观察:此观察模式使用窄带光。
  • RDI观察:此观察模式使用红色双色光。
  • AFI观察:此观察模式使用蓝光。
  • TXI观察:此观察模式可增强颜色,纹理和亮度。

开始和结束检查

可以将开始和结束检查时间设置为与特定操作互锁。

自定义开关

将特定功能分配给以下按钮。

  • 远程开关(最多5个)
  • 脚踏开关(最多2个)
  • 键盘自定义键(最多4个)
  • 基本功能屏幕的触摸面板自定义按钮(最多3个)
  • 自定义功能屏幕的触摸面板自定义按钮(最多3个)至10)

MyCV模式

一次切换多个功能的设定值。

文档存储

遥控

可以控制以下外围设备(仅限指定型号)。

  • 便携式存储器
  • 录像机
  • 彩色视频打印机
  • 图像归档系统
  • 服务器

患者信息

可以在监视器上显示以下数据。

·患者编号 ·患者姓名 ·性别 ·年龄 ·出生日期 ·备注

显示记录状态

可以在监视器上显示以下外围设备的记录状态。

  • 便携式存储器:剩余容量
  • 录像机:拍摄张数/记录状态
  • 彩色视频打印机:拍摄张数
  • 图像归档系统:拍摄张数

显示图像信息

可以在监视器上显示以下数据。

  • 图像增强
  • 电子变焦比
  • 彩色模式
  • 聚焦
  • 观察模式

预先注册患者信息

最多可以注册50个患者信息。

  • 患者编号
  • 患者姓名
  • 性别
  • 年龄
  • 出生日期

记录格式

标准图像质量:TIFF;低图像质量:JPEG

内存备份

记忆使用者设定

即使关闭了视频系统中心,设置仍保留在内存中。

白平衡

曾经设置的白平衡会保存在内存中(仅当使用兼容的内窥镜时)。
