奥林巴斯超声内镜图像处理装置EU-ME3

EU-ME3旨在支持更准确地诊断和治疗肝胆胰和肺部疾病。

购买热线:+86-21-54286005

资源

EU-ME3宣传册-英文

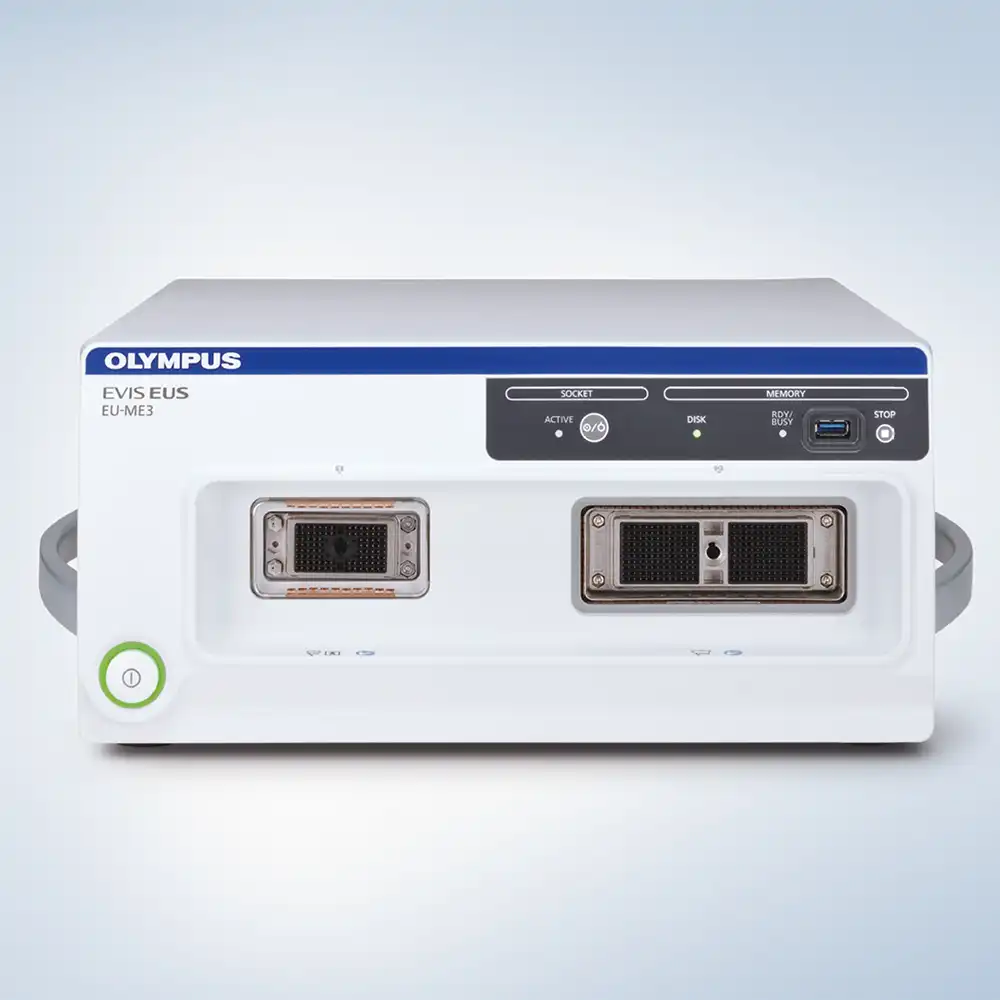

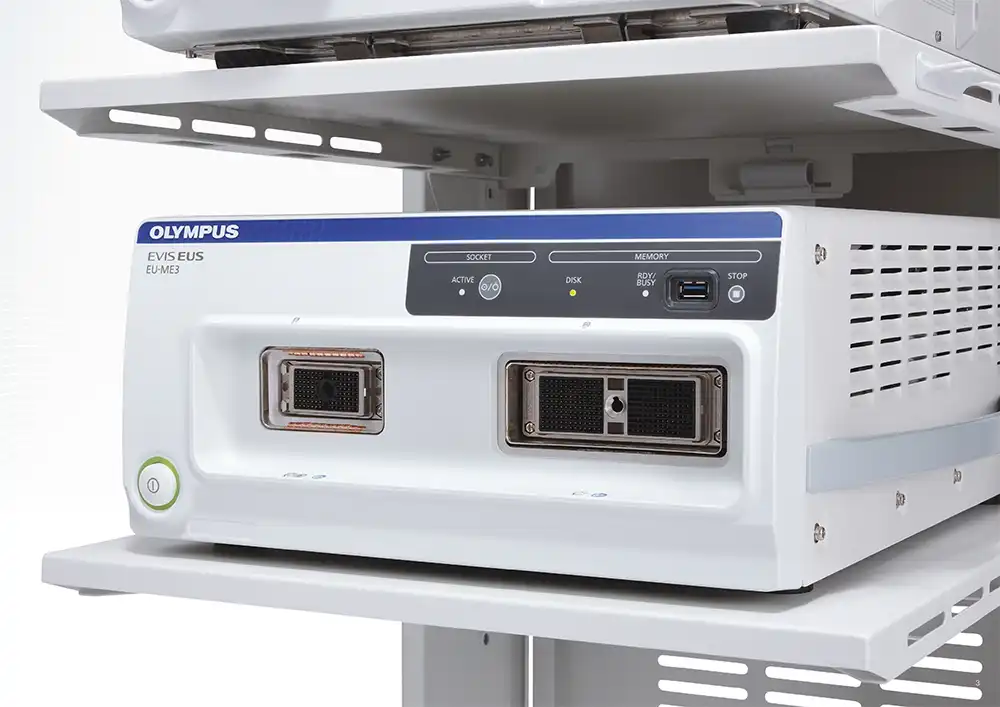

EVIS EUS EU-ME3 超声图像处理装置

EU-ME3 具有更多的功能,更好的可视化,以及更强的可操作性,扩大了内窥镜检查的范围。

EU-ME3



改进的超声成像

增强的可视化

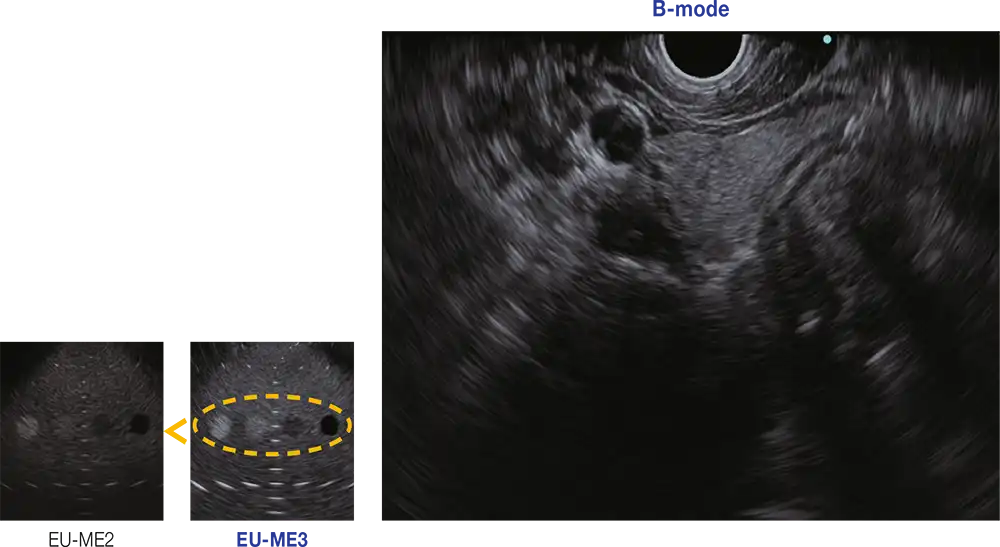

增强型B模式
EU-ME3 在一个紧凑的机身内提供了出色的图像质量和功能--与高端超声中心兼容。 与我们的传统处理器(EU-ME2)相比,B模式图像质量得到了大幅提升。

B模式

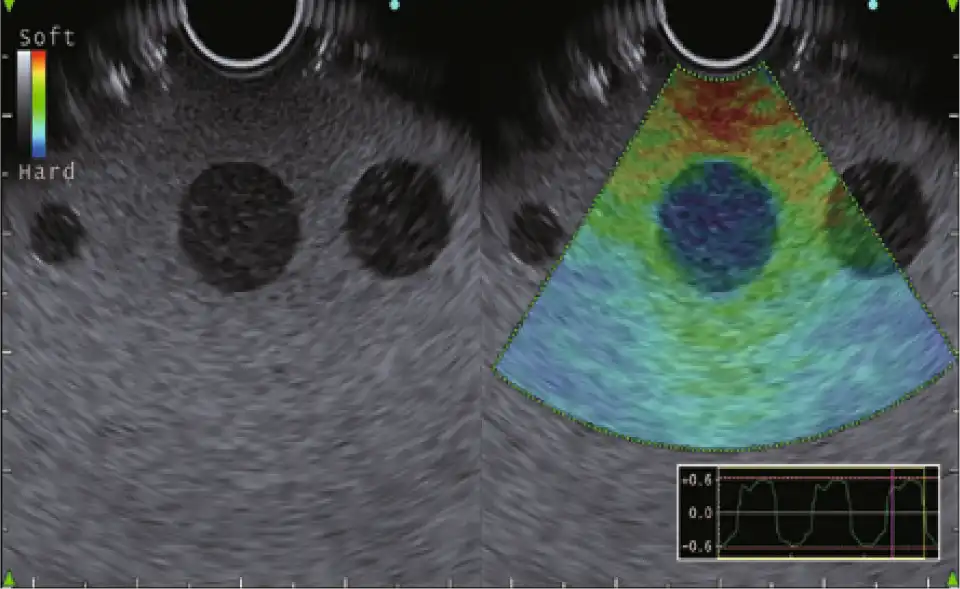

改进的弹性成像
EU-ME3 具有弹性成像功能,在压缩和回缩过程中,可以看到组织的应变量(组织硬度),从而可以获得更多关于组织特性的信息。

弹性成像

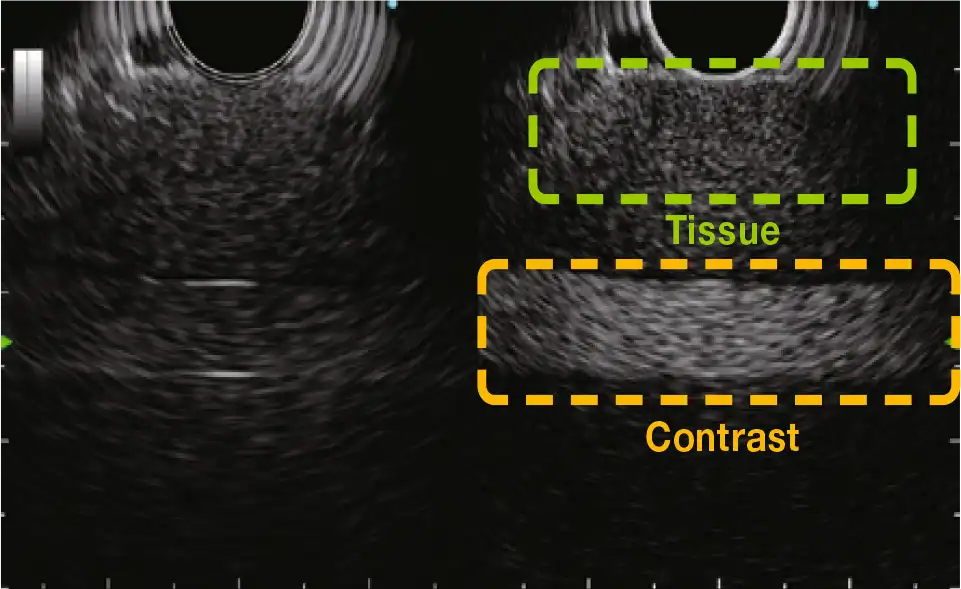

对比谐波超声 (CHE)
对比度谐波回声(CHE)对来自超声造影剂的谐波成分进行成像。
新增加的C-THE模式对生物组织的信号和对比度进行成像。

对比谐波超声 (CHE)



组织谐波超声 (THE)
当超声波在组织中传播时,会产生失真,并产生谐波成分。组织谐波超声(THE)模式利用这些成分来建立目标区域的图像,提供更详细的颗粒状描述。谐波成像的优点包括提高分辨率,改善信噪比,以及减少伪影。


多普勒模式
EU-ME3 提供三种基本的多普勒模式,以更清楚地分辨血流--彩色血流、能量血流和脉冲波多普勒(PWD)。多普勒模式可用于支持更安全的手术,使病人和医生都受益。

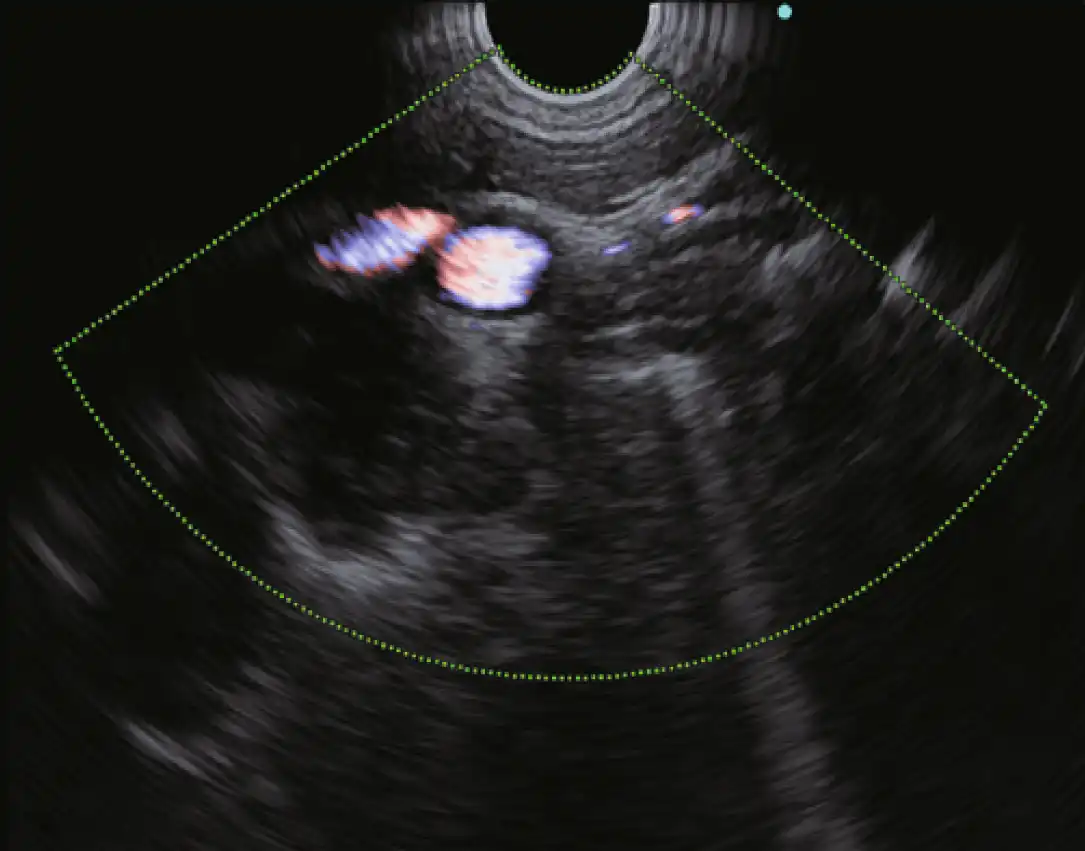

除了三种基本的多普勒模式外,EU-ME3还具有H-Flow模式。H-Flow是一种更敏感的多普勒模式,可显示定向血流,且花纹较少。它对回声内窥镜尖端周围的小血管成像特别有用。

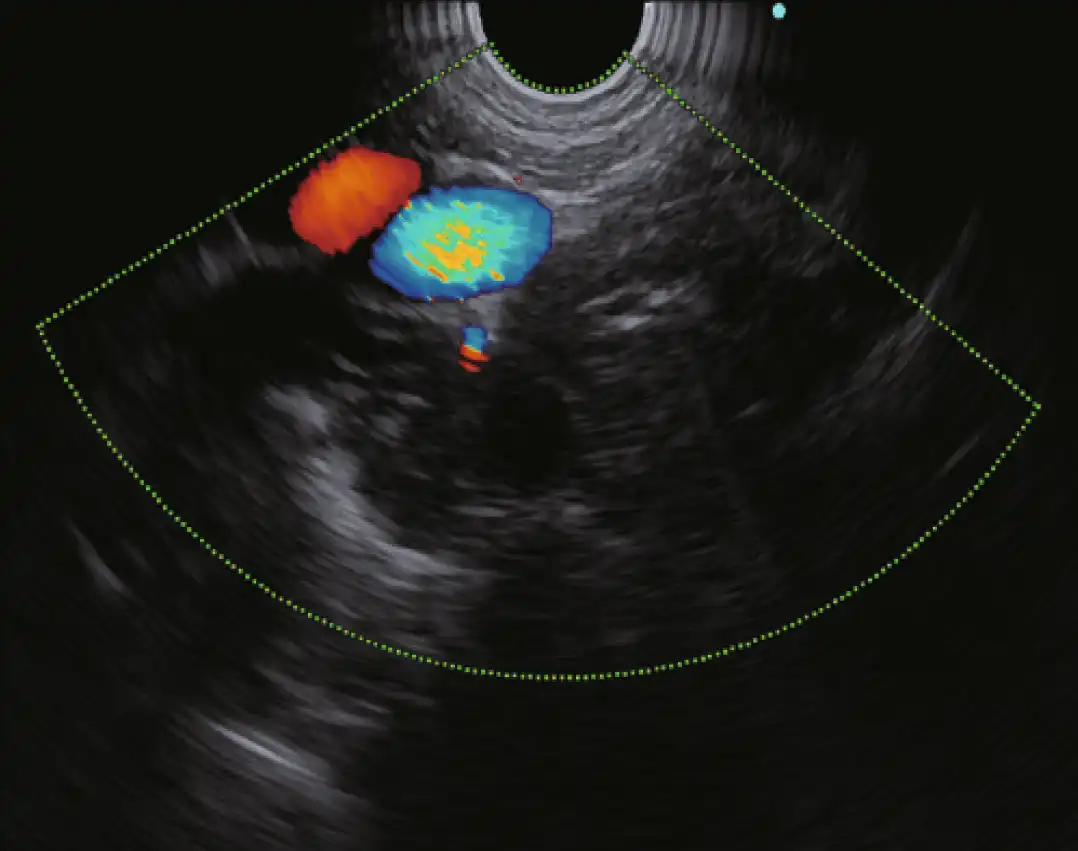

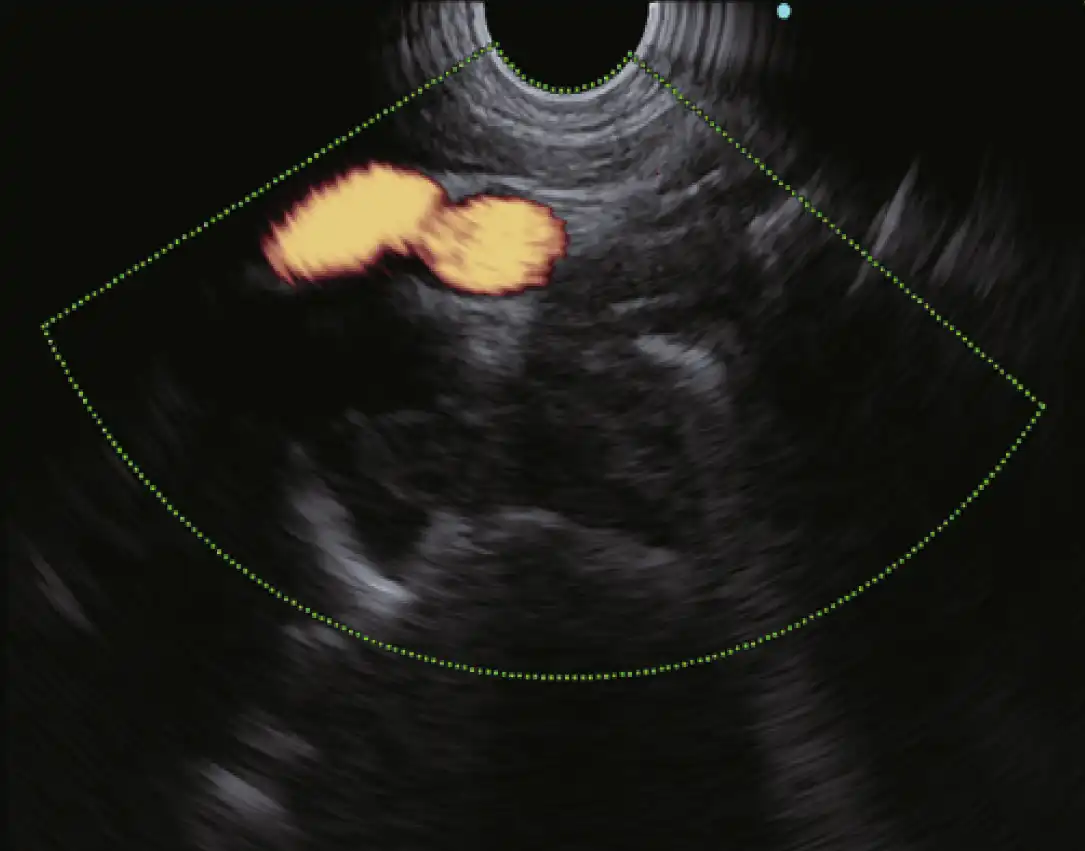

彩色流 能量流

彩色流                                                                             能量流

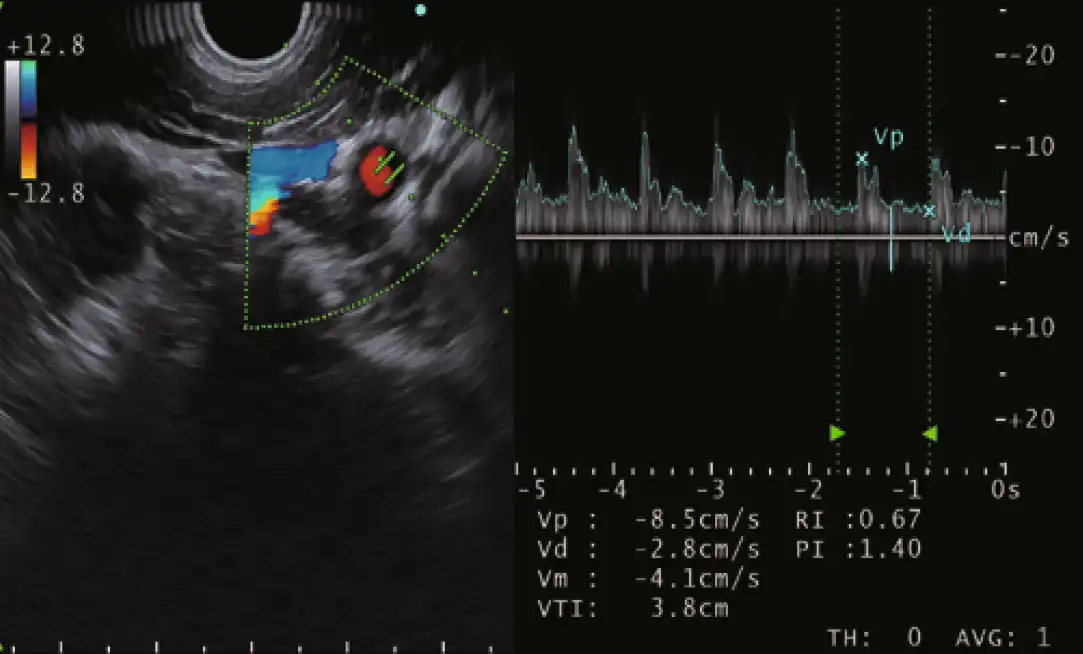

多普勒 H-Flow

脉冲波多普勒                                                                                    H-Flow



为增强可用性而设计

增强功能

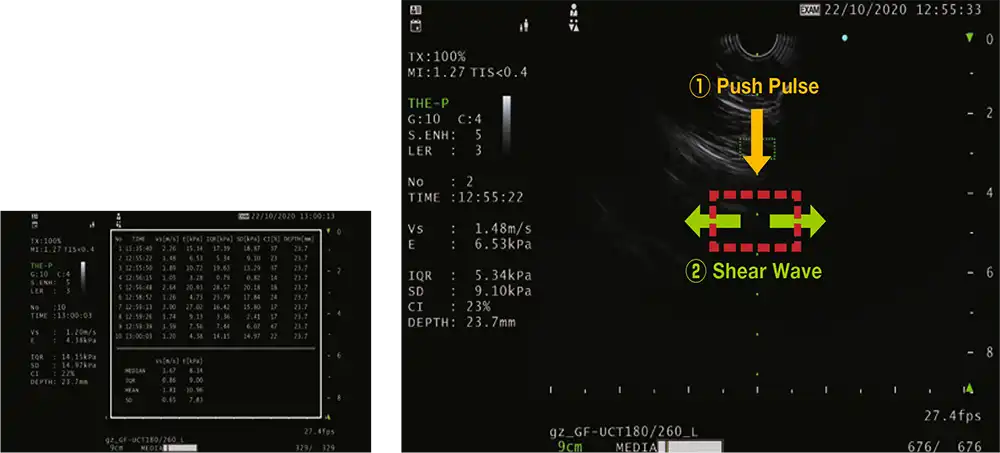

剪切波定量 (SWQ)
SWQ 提供了一个感兴趣区域内组织硬度的绝对值。
它通过计算由推动脉冲产生的剪切波的传播速度来进行这种定量的组织评估。

剪切波定量



弹性成像 (i-ELST)
i-ELST是纳入EU-ME3的一项新技术,使其更容易显示弹性图像,即使在脉动引起的位移不大。

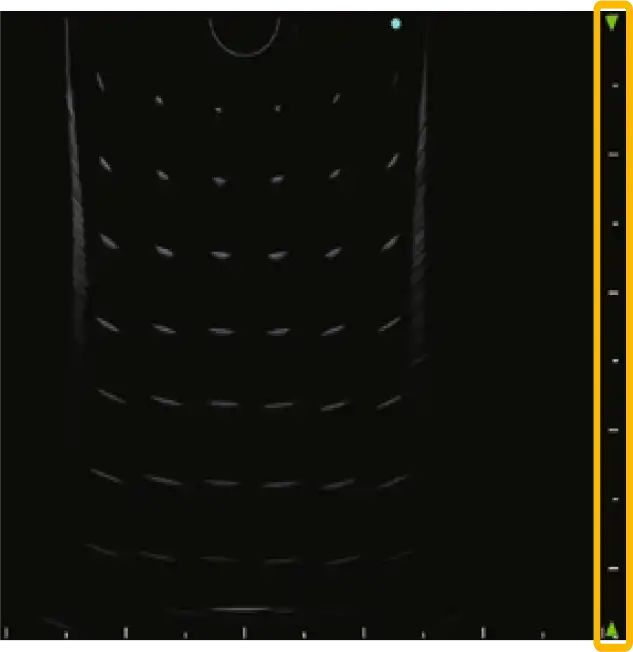

s-FOCUS
EU-ME3配备了s-FOCUS模式,可以减少分辨率随距离超声换能器表面的变化而变化。s-FOCUS模式可以减少与超声换能器表面的距离带来的分辨率的变化,在手术过程中无需手动调整焦距。

s-FOCUS



可操作性

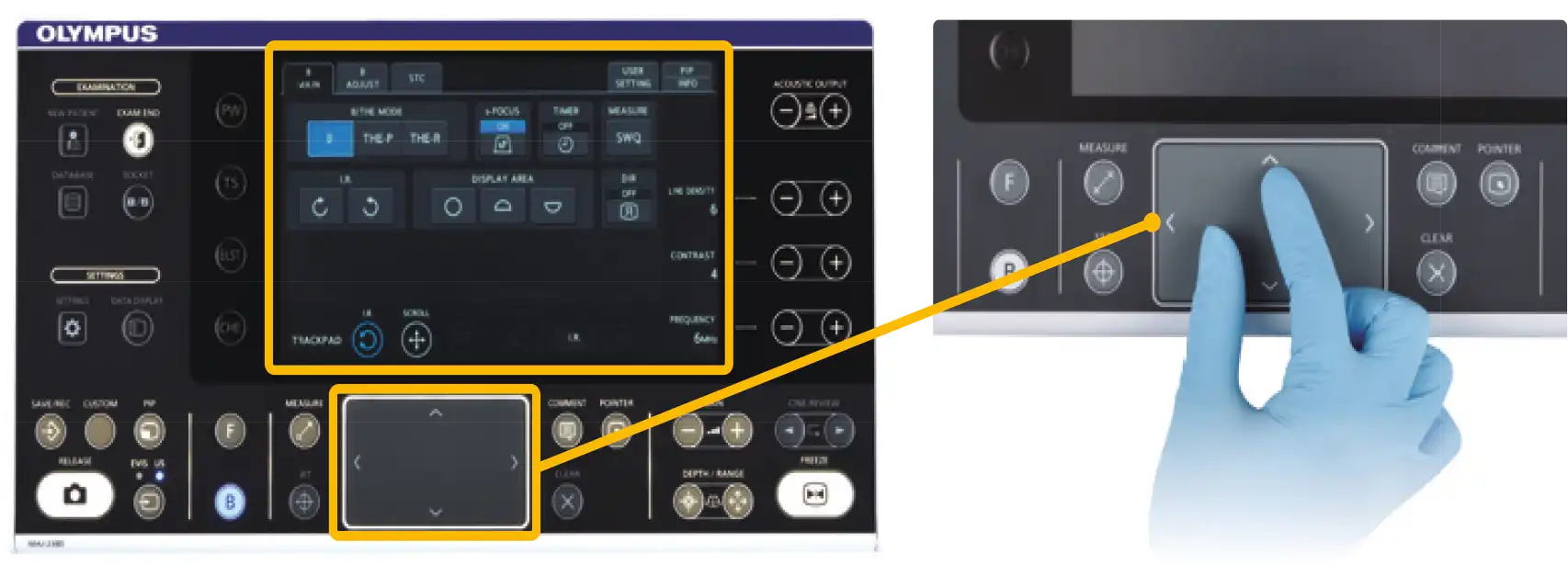

键盘易用性
键盘的设计考虑到了简单的布局,包括一个用户友好的内置触摸面板、LED背光键和一个触控板,便于使用和清洁。较大的液晶触摸面板可以同时显示更多的功能。

键盘易用性



易于定位
多普勒感兴趣区(ROI)的位置和大小可以通过触控板或触摸面板上的按钮方便地调整。



增强多功能性

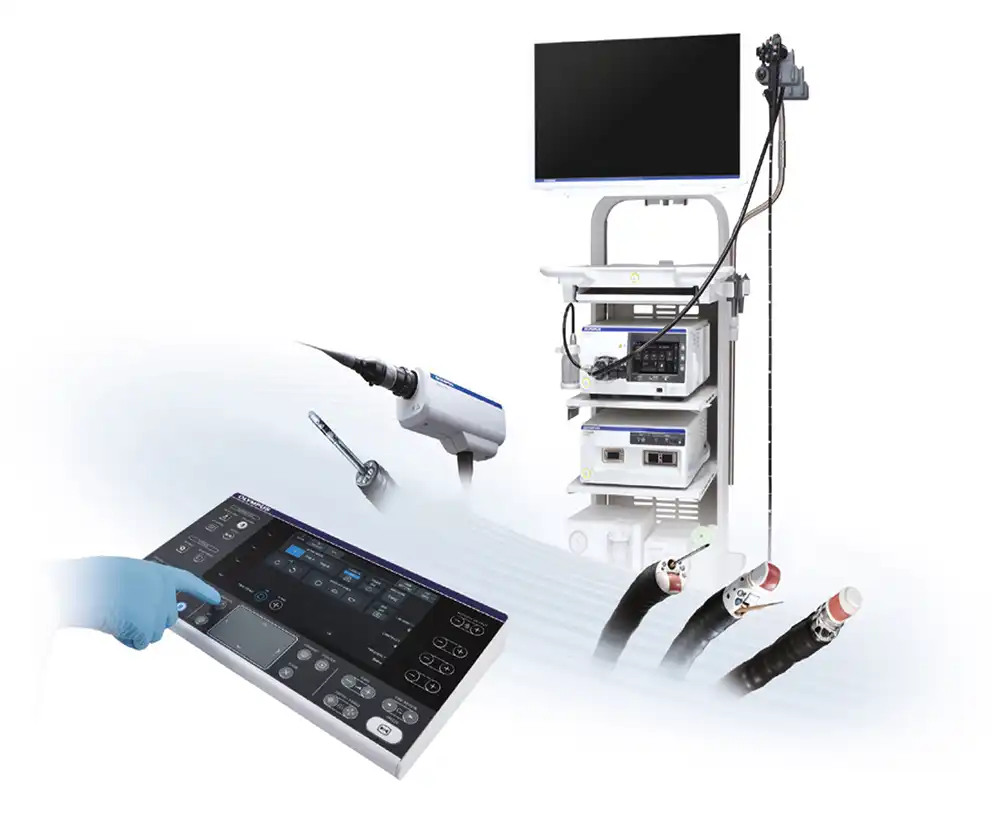

广泛的兼容性
EU-ME3集成了电子和机械扫描技术,与回声内窥镜和微型探头兼容,为全方位的应用创造了一个整体的内窥镜解决方案。

兼容性

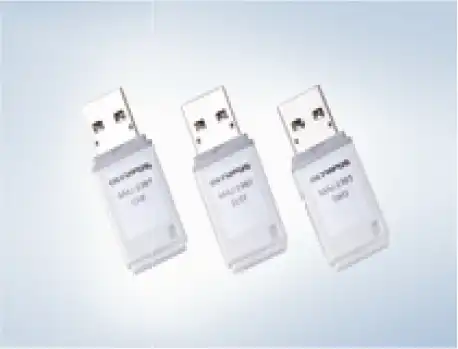

可选的功能
软件可选项可以满足任何设施的需要。由于功能是可选的,你可以根据你的需要和预算来选择和增加必要的功能。

超声功能的比较

  EU-ME2 EU-ME2
PREMIER
EU-ME2
PREMIER PLUS
EU-ME3
B模式
THE (组织谐波超声)
Flow
PWD (脉冲波多普勒)
CHE (对比谐波超声)

(软件可选)

弹性成像

(软件可选)

SWQ (剪切波定量)*

(软件可选)

* 用于消化道仅与GF-UCT180/260和GF-UE190/290兼容。



电源

电压

220 – 240 V AC

电压波动

±10%以内

频率

50/60 Hz

频率波动

±1%以内

耗电量

340 VA

大小

尺寸

主机

(宽)*(高)*(深)

371×175×480mm

445×184×530mm(最大)

键盘

(宽)*(高)*(深)

392×39×210 mm

重量

主机

21.5 kg (不含选装软件的情况下)
21.8 kg (含选装软件的情况下)

键盘

2.5 kg

类别

防电击保护类别

I类

应用部件对电击的防护程度

BF型,没有分类标识出现,设备为BF型应用部件

防爆保护级别

超声内镜图像处理装置应该远离可燃气体。

超声扫描模式



机械扫描,电子扫描

机械扫描

显示模式

B模式

扫描

径向扫描、螺旋扫描

可用频率

12 MHz, 20 MHz

显示范围

2,3,4,6,9,12 cm

显示处理

旋转

可旋转

显示区域

全圆显示,下半圆显示,上半圆显示,滚动

方向

正常/倒转

图像存储

根据不同的条件,可存储超过1,500帧。镜头回顾功能

3D

3D显示,MPR显示

测量

距离,面积,周长

电子扫描

显示模式

B模式,血流模式,PW模式,THE模式,CH-EUS模式,ELST模式

扫描

径向扫描,弧形线性阵列扫描

可用频率

5 MHz,6 MHz,7.5 MHz,10 MHz,12 MHz

显示范围

2,3,4,5,6,7,8,9,12 cm

图像调节

增益,对比度,STC,增强,复合

显示处理

旋转 径向扫描时可旋转
显示区域 径向: 全圆,底部扇形,顶部扇形,滚动,弯曲,
弧形线性阵列: 固定
方向 正常/逆向

图像存储

根据条件,可存储超过2000帧。影像回顾功能

焦点

自动预设

s-FOCUS, 自动, 手动

焦点设置

焦点位置可调,焦点数量可调

血流模式

彩色血流模式,能量血流模式,H-血流模式

PW模式

B+PW,彩色+PW,能量+PW,H-FLOW+PW

测量

距离,面积,周长,PW 测量

THE 模式

THE-P,THE-R

CHE 模式
(可选装软件 )

显示方式

CHE, C-THE

预设(CH介质型)

2种类型(低声压、中声压),可选择

频率选择

2 类 (CHE-P, CHP-R)

ELST(弹性成像)

(可选装软件 )

增压状态指导

应变图,增压条

应变率

测量应变或2个区域的应变比率。
SWQ (可选装软件) 计算并显示ROI中剪切波的传输速度和弹性。

记录图像数据

数据格式

静态图像

Bmp,Jpeg,3dv

影像数据

Avi

周边设备

键盘

带有内置轨迹球,LCD触摸板和LED 背光键

照相和记录装置

视频打印机(彩色/单色),DVR

图像处理装置

监视器显示选择

内镜/超声图像

画中画

在超声图像上以PinP副画面显示内镜图像。

患者数据

与图像处理装置共享患者数据
