德国徕卡体视显微镜S9E/D/I/SAPO
为了保持竞争力,持续改进生产、保持低缺陷率以及满足客户要求都极具挑战性。徕卡开发的S9体视显微镜系列可助您战胜这些挑战。 操作员使用新一代 Greenough 体视显微镜可减少显微镜调节时间,更快找到细节。
购买热线:+86-21-54286005
资源




为了保持竞争力,持续改进生产、保持低缺陷率以及满足客户要求都极具挑战性。徕卡开发的S9体视显微镜系列可助您战胜这些挑战。 操作员使用新一代 Greenough 体视显微镜可减少显微镜调节时间,更快找到细节。
购买热线:+86-21-54286005
为了保持竞争力,持续改进生产、保持低缺陷率以及满足客户要求都极具挑战性。徕卡开发的S9体视显微镜系列可助您战胜这些挑战。
操作员使用新一代 Greenough 体视显微镜可减少显微镜调节时间,更快找到细节。
* 与 Leica S6标准工业体视显微镜比较
S9 体视显微镜具有满足各种不同需求的不同型号,可提高生产线或品管部门效率、优化光学检查,原因在于:

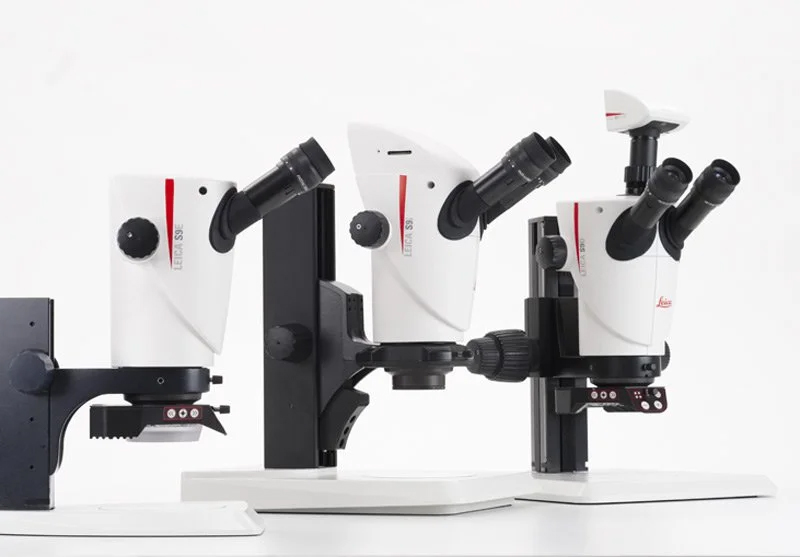

Leica S 系列 Greenough 体视显微镜
滑动滑块,亲眼看看如何凭借 FusionOptics 融合光学以最大分辨率、更大景深拍摄出细节丰富的清晰图像,实现其他标准体视显微镜无法实现的目标。
借助提高 3x 的景深,显微镜操作员现在可以一眼发现每一个重要细节,省掉反复调焦的时间。

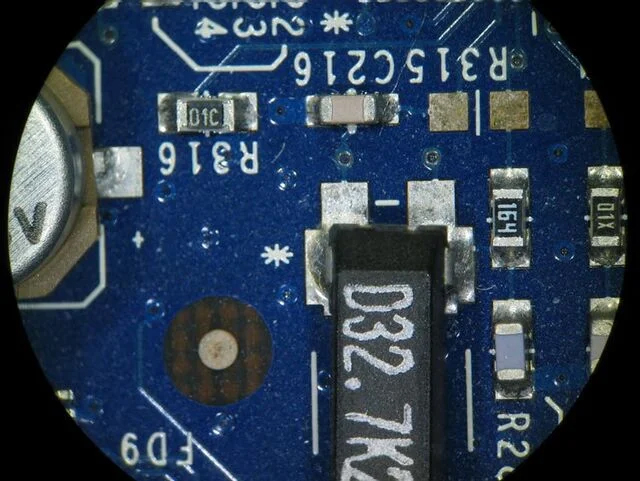

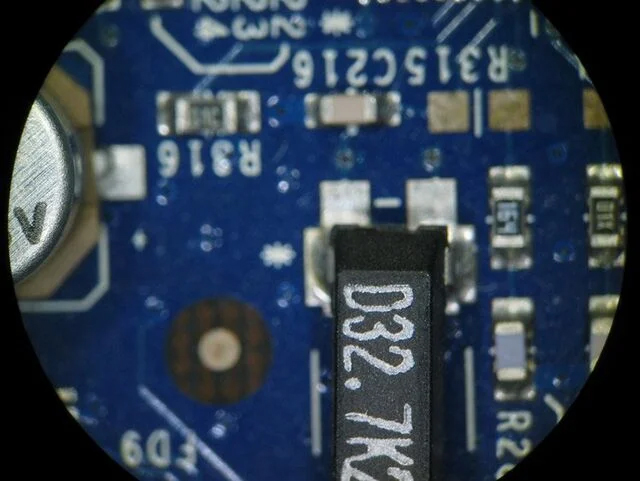

(注:图像模拟,所示为通过目镜观察到的具有和不具有 FusionOptics 融合光学效果的印刷电路板样品。)
未采用 FusionOptics 融合光学的体视显微镜 S9 系列 FusionOptics 融合光学显微镜

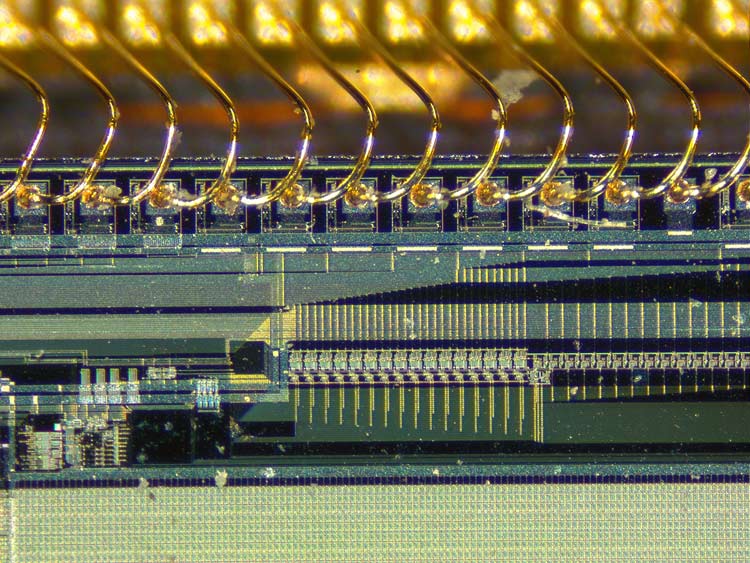

通过出类拔萃的极高 9:1 变倍比,操作员可以毫不费力地从总览切换为细节,提高检查和调节速度。
复消色差校正变倍比光学元件,55x 放大倍率,揭示样品新细节。
由于调节变倍比和焦距的工作量减少,操作员中断工作的次数更少,因此可将更多注意力投入在样品上。生产量自然会提升。

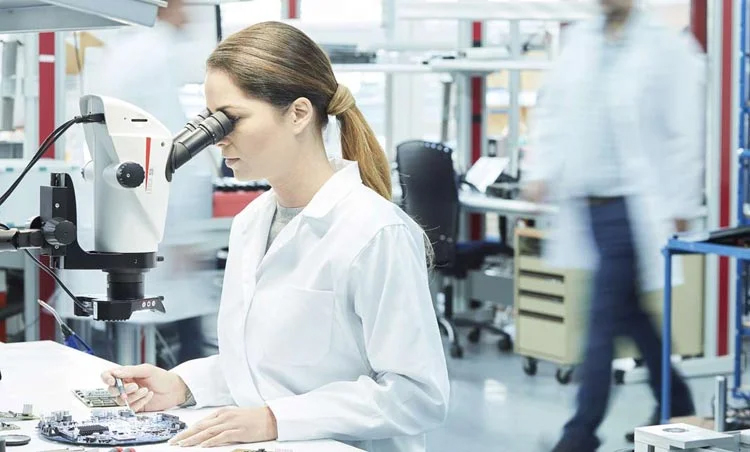

所有 S9 体视显微镜均采用 122 mm 工作距离,可在显微镜下便捷地进行样品检查和调节。
享受显微镜镜头下的更大工具周旋空间 - 有时候每一毫米都很宝贵。

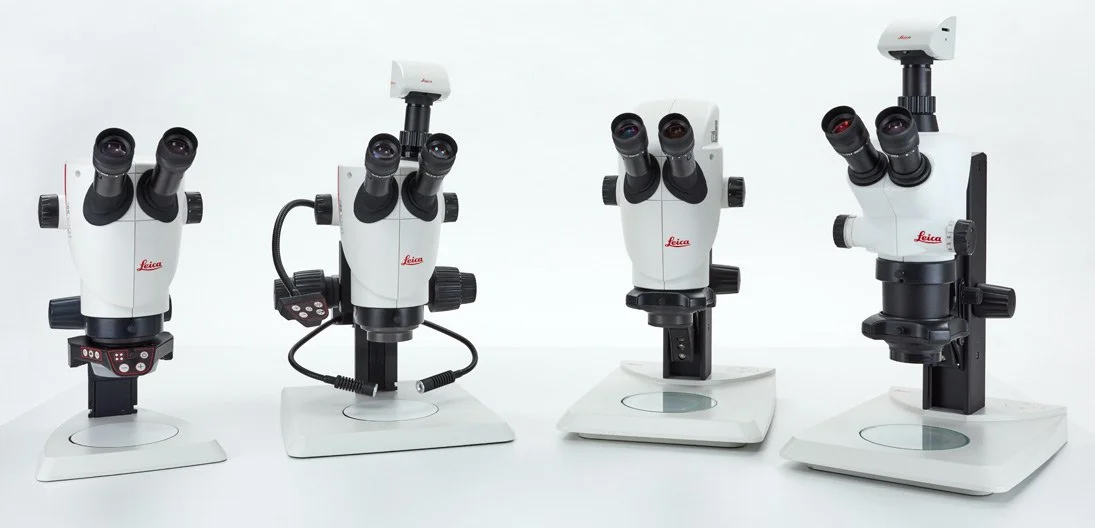

S9 E:用于模拟检查
S9 D:带摄录像端口
S9 i:带集成摄像头,可实现数字化图像共享
S APO:拥有 80x 放大倍率,可轻松进行筛选和分类
享受工作,将实时高清显微镜图像发送到您的电脑、高清显示器或移动设备上。S9 i 体视显微镜配有集成 10 MP CMOS 摄像头,可接入以太网生产网络。
您将有可能做到快速响应查询、获得他人意见、通过平板电脑等设备与他人讨论问题。
所得结果可快速、可靠地以视频或图形格式进行存档。
S9 i 以最高 35 帧的效率提交实时图像。

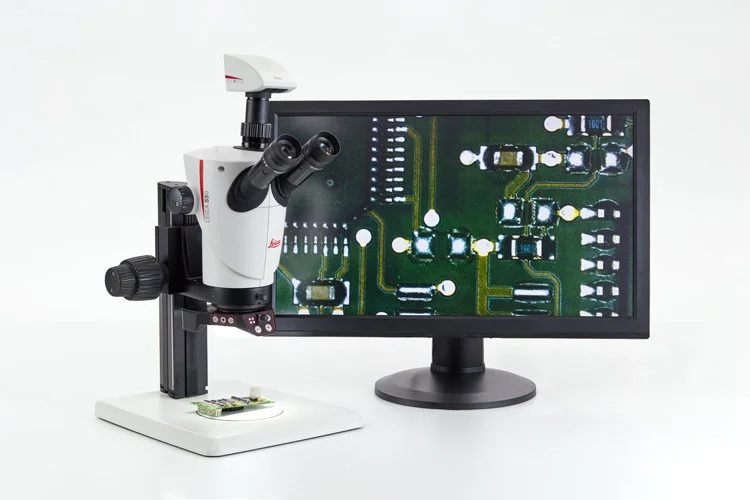

S9 D 允许您灵活添加显微镜摄像头,将其打造成数码显微镜解决方案。内部 50:50 分光光路可实现目镜与数字成像观察同时进行。
在下列情况下可看出数字功能的优点:
通过集成摄录像端口可连接一系列 Leica 显微镜摄像头。

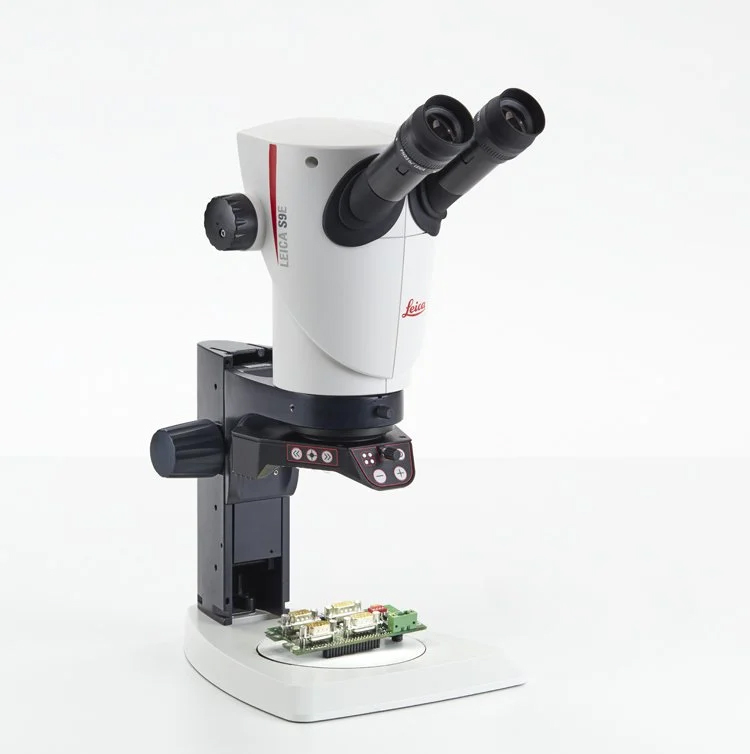

S9 E 是进行模拟显微镜检查不可或缺的宝贵设备。它以经济有效的解决方案实现快速投资回报。与所有其他 S9 体视显微镜一样,它具有下列特性:

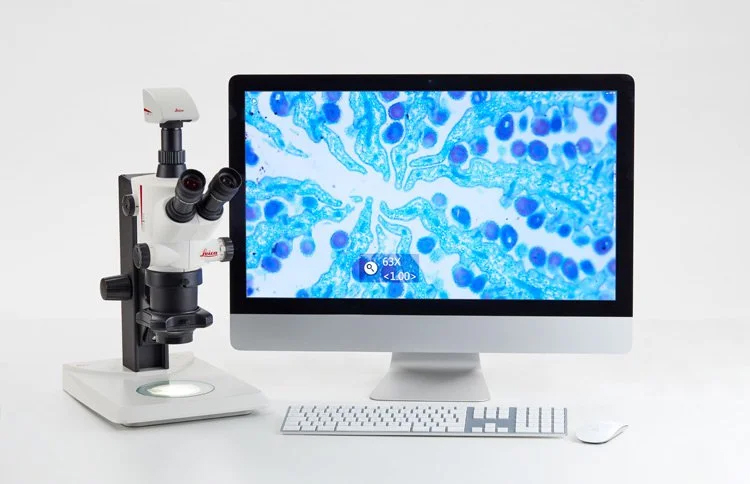

Greenough 体视显微镜 S APO,拥有复消色差 8:1 变倍比以及高达 80x 的强大放大能力,是品管、细胞分选以及显微注射应用的理想之选。
75 mm 工作距离使其可以轻松操作样品。符合人体工学的 38 度视角带来舒适工作姿势,有助于提高生产率,减少由于疲劳引发的检查失误。可调变倍比锁定光圈,实现快速、轻松、可重复的测量和检查。
集成式摄录像端口,用于连接数码摄像头。

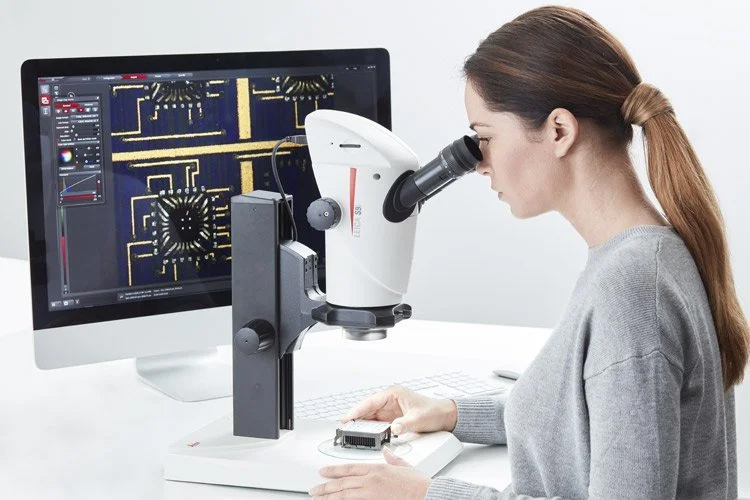

您是否不时感到仅仅使用显微镜目镜进行观察令人工作艰难?
S9 i、S9 D 以及 S APO 的数字功能让您无需在屏幕和目镜之间作出选择。
您可以通过大型屏幕图像快速扫描样品,然后通过显微镜目镜查看细节。

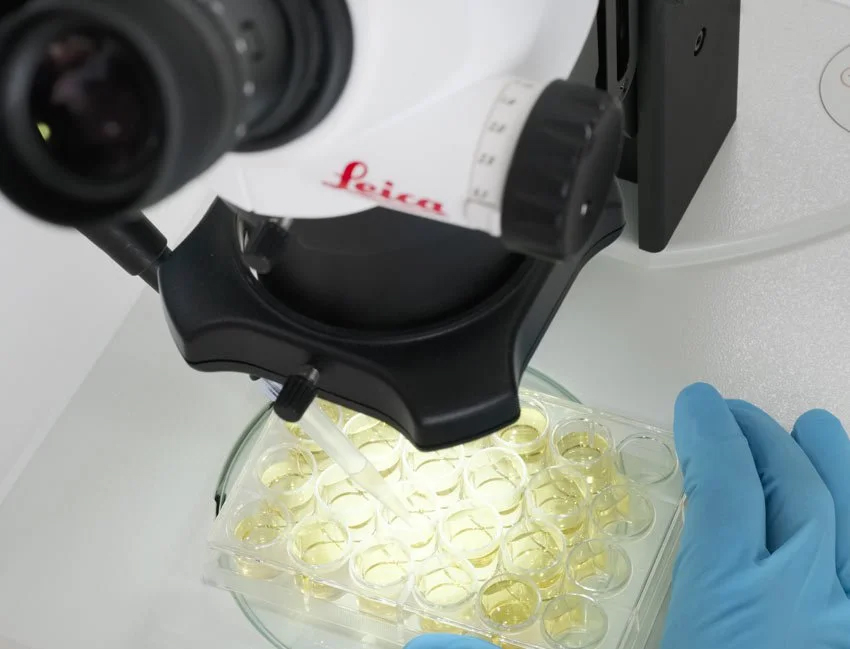

从标本的分切、制备到模式生物的分拣、筛选,S9 体视显微镜能在各种生命科学工作中提升您的工作效率。
用于生命科学研究的 Leica S9 体视显微镜
S9 i - 与TWAIN兼容
TWAIN是软件与部分徕卡显微系统显微镜摄像头之间的一种通信协议。 使用该协议,您还可以用您选择的软件后期处理图像。
使用摄像头的TWAIN功能既可以控制摄像头、采集图像,还能将图像数据传输到不同的存储库进行分析和存档。 例如,将图像轻松存储到您的实验室/医院信息管理系统(LIS/HIS/LIMS)。
S9E |
S9D |
S9i |
S APO |
|
光学系统 |
CMO复消色差光学变焦系统, 10°中央光路采用光学校正技术的格里诺系统, 从主光路到物镜完全复消色差校正 |
12°Greenough使用经过调校的物镜中心部位 |
||
变倍比 |
9:1,复消色差物镜 |
8:1,复消色差物镜 |
||
视角 |
35°(来源:成贯仪器) |
38° |
||
放大倍率(基本装备) |
6.1×–55× |
10×–80× |
||
最大分辨率 |
500 lp/mm |
600 lp/mm |
||
最大数值孔径 |
0.167 |
0.2 |
||
工作距离(基本装备) |
122 mm |
75 mm |
||
视野直径 |
37.7 mm |
23 mm |
||
可调变倍比限值 |
变档倍数10×、20×、30×、40×、50× |
2 |
||
视频/照片输出口,可切换 |
– |
50%视频输出,50%目镜分光 |
– |
左目镜100%可视或者100%视频/照片且100%可视 |
集成摄像头 |
– |
1千万像素、活图每秒35帧(1024×768分辨率) 传感器靶面6.44mm × 4.6mm、 1/2.3英寸CMOS、 物理像素尺寸1.67um×1.67um |
– |
|
标准物镜 |
复消色差物镜0.5×、0.63×、0.75×、1.6×、2.0× |
复消色差物镜0.63×、1.6×、2.0× |
||
人体工学目镜,固定式和可调式,带眼杯 |
10×/23、16×/16,、20×/12 |
– |
||
戴眼镜者适用的人体工学目镜,可调式,带眼杯 |
10×/23、16×/15、25×/9.5、40×/6 |
|||
瞳距 |
50–76mm |
配件
支架,照明装置 |
|
调焦驱动器 |
可粗调、微调,可倾斜、适合于OEM应用(连接器),移动方便且可调节 |
调焦范围 |
135mm |
显微镜托架 |
主镜,可360° |
摇臂支架 |
ESD摆臂支架 带有易滑移水平摇臂的标准摇臂支架 (滚珠轴承) 大型摇臂支架,带有易滑移的水平摇臂以及用于定位舒适高度的摇柄 |
曲臂 |
用于在工作台上安装支架 |
入射光底座LED2000 |
带有集成入射光LED照明(环形和弧形)的底座 |
透射光底座 |
Leica TL3000 Ergo:明场,单侧暗场 TL4000 BFDF:明场,圆形暗场 TL4000 RC/RCI:明场,单侧暗场,带Rottermann对比模式 TL5000 ;Ergo:明场,两侧暗场,带Rottermann对比模式 |
透射光底座LED2500 |
带有集成入射光LED照明(环形和弧形)和均匀透射光照明的底座 |
载物台 |
滑动载物台,杯状载物台,起偏器 |
照明装置 |
Leica LED3000 RL环形照明 Leica LED3000 NVI近垂直照明 Leica LED3000 SLI点光源照明 Leica LED3000 MCI多对比度照明 Leica LED3000 BLI透射光照明 Leica LED3000 DI漫反射光源 用于衔接支架的Leica KL300 LED冷光源 各种光导纤维 用于同轴光、垂直光和透射光的配件 Leica LED1000(环形、光点和透射光样本夹) |
配件 |
|
测量分划板 |
用于长度测量和计数 |
垂直/倾斜观察(S9型号) |
可对样本进行全方位的45°侧面观察 |
物镜防护镜 |
防止脏污和损坏(来源:成贯仪器) |
摄像头(用于SAPO和S9D) |
徕卡提供多种系列的摄像头选择,例如MC,DFC和DMC系列摄像头 |
软件 |
LAS X 3.0及更高版本(Windows7,Windows10) LAS 4.9及更高版本(Windows7,Windows8/8.1) LAS Acquire 3.3及更高版本(MAC OS X) LAS EZ 3.3及更高版本(Windows7,Windows8/8.1,Windows10) |
视频(S9D/SAPO) |
用于商业CCD照相机的各种视频物镜和接口 |
