徕卡研究级倒置显微镜DMi8
模块化的 DMi8 倒置显微镜是 DMi8 S 平台的核心。DMi8 S 平台是适用于日常活细胞研究的完整解决方案。不管是精确跟踪培养皿中单个细胞的发育,筛选多个分析,获取单分子级的清晰度,还是梳理复杂过程的行为,DMi8 S 系统都能让您看得更多、看得更快,让您发现隐藏的信息。
购买热线:+86-21-54286005
资源


模块化的 DMi8 倒置显微镜是 DMi8 S 平台的核心。DMi8 S 平台是适用于日常活细胞研究的完整解决方案。不管是精确跟踪培养皿中单个细胞的发育,筛选多个分析,获取单分子级的清晰度,还是梳理复杂过程的行为,DMi8 S 系统都能让您看得更多、看得更快,让您发现隐藏的信息。
购买热线:+86-21-54286005
模块化的 DMi8 倒置显微镜是 DMi8 S 平台的核心。DMi8 S 平台是适用于日常活细胞研究的完整解决方案。不管是精确跟踪培养皿中单个细胞的发育,筛选多个分析,获取单分子级的清晰度,还是梳理复杂过程的行为,DMi8 S 系统都能让您看得更多、看得更快,让您发现隐藏的信息。
DMi8 显微镜配有从手动到电动的各种组件,可完全自由配置,让您创建满足研究和预算需求的理想成像系统。
它具备天生的灵活性,您可添加已被证实的同类理想选件 (如 DIC),用于未染色的标本以及进行智能自动化。对于长时间成像,可使用带自适应调焦控制和闭环调焦的卓越调焦控制系统。

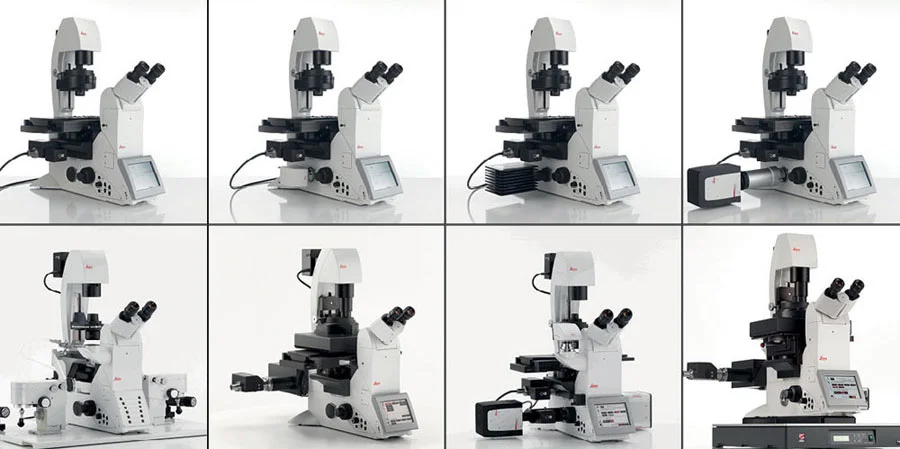

DMi8 模块的研究型显微镜是 DMi8 S 系统的核心。显微镜配有从手动到电动的各种组件,可完全自由配置,让您创建满足研究和预算需求的理想成像系统。 另外,如果您的研究发生变更,也可以随时调整或升级系统。

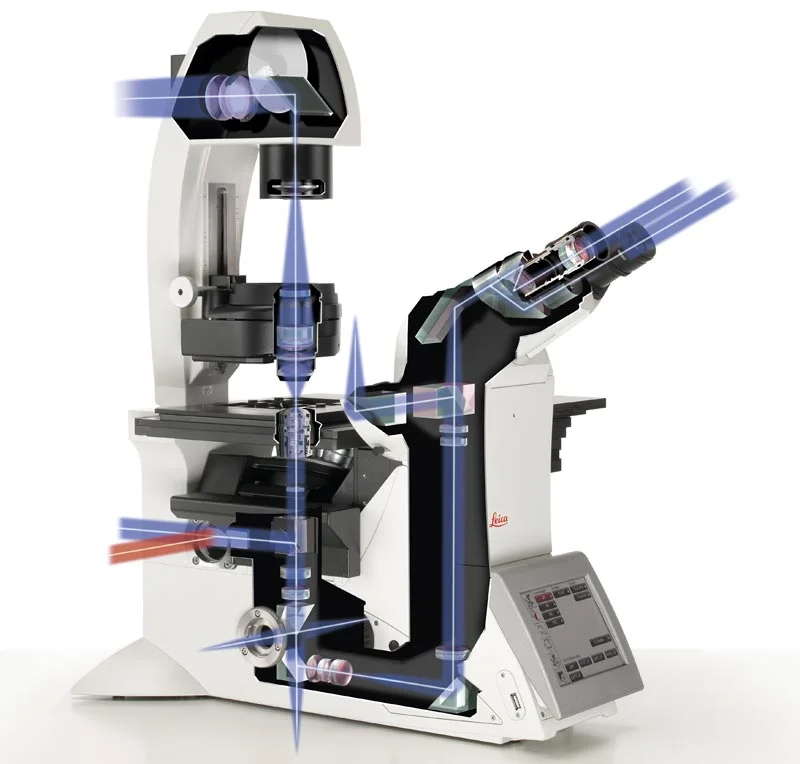

每台 DMi8 显微镜都可配备多达两个的无限远光路接口,以便直接访问荧光光路径,添加最新的荧光技术,例如, Infinity 光操作系统或 Infinity TIRF。

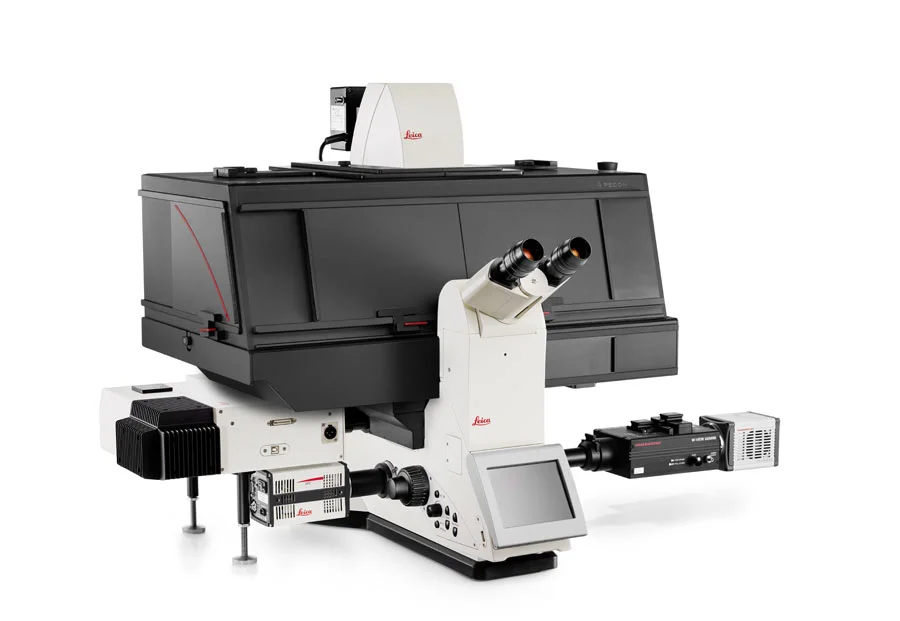

高速线性电动载物台以超乎想象的速度提供精确的定位,例如在 40 倍物镜下每秒定位 5 个位置。 振动传感器可确保载物台在图像采集过程中完全静止。 最终结果是:即使以最快图像采集速度,显微镜也能在成像的最佳时机拍摄到清晰的图像。 该性能的巨大提升源于优化了图像采集与载物台移动之间的同步。
从发现和分析单个分子开始,到了解和治疗人类健康问题取得突破,下一个科学发现的关键在于找到缺失的连接数据的环节。
DMi8 S 是用于高级宽场研究的完整解决方案。新型 DMi8 S 平台增加了革命性的高速控制、Infinity TIRF 和 Infinity 光操作系统模块,加上优良的软件功能,扩展了 DMi8 显微镜的灵活性,得到终极的高级活细胞成像解决方案。
“DMi8 S 是一种多功能用户友好型系统,具备超高清晰度、光操作和光遗传学等特性,让生物医学研究员在探测细胞内的分子机制时如虎添翼。”
Alessandro Esposito 博士,和记/ MRC 研究中心,英国剑桥大学
每台 DMi8 标配适合所有摄像头端口的 19mm 视场 (FOV)。
使用任何对比度方法配置您的系统,添加精密的方法 (如 TIRF),使用不会影响光学质量的最新成像技术 (如最尖端的大幅面 sCMOS 相机)。
此外,可通过目镜,经由大达 25 mm 的 FOV 看到更多细节。
(使用 Leica DFC9000 GT sCMOS 相机在 Leica DMi8 显微镜上摄取的图像)

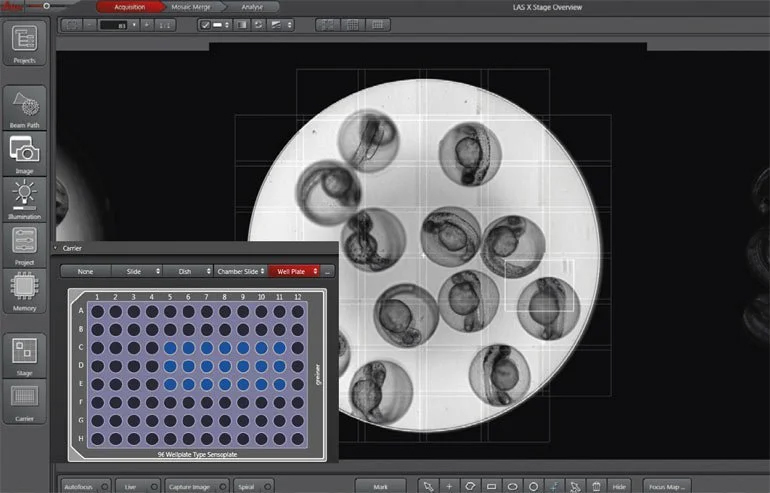

从一张张图像搜索转变为看到样本的整个图像。软件模块 LAS X Navigator 就像是细胞的 GPS,为您开辟一条通往高质量数据的清晰路线图。
创建样本的概览图,立即识别重要细节。然后使用载玻片、培养皿和多孔板模板,自动设置高分辨率图像摄取。
只需单击一次按钮,具有 LED 光束辅助功能的徕卡自适应调焦控制 (AFC) 即可自动实时维持对焦。
节省时间,确保您的间歇成像摄取不受实验条件变化的影响。
徕卡自适应调焦控制的工作原理
不管您关注的是哪种实验,LAS X Navigator 始终是 DMi8 S 平台上通往所有应用的关键。
斑马鱼幼鱼。来源:Ravindra Peravali, Institute of Toxicology and Genetics, Eggenstein-Leopoldshafen, Germany.
当更改对比度方法时,显微镜可根据该方法自动调整照明设置、等焦面、亮度和光圈位置。
通过新型 LAS X Synapse 实时控制器,智能自动化更进一步。标准实验运行速度最多快了 5 倍,使用最新相机技术,集成第三方触发的组件。
让每一个组件尽可能都以很高的速度和谐工作。
配有 LAS X Synapse 高级同步快速板的 DMi8 S 成像解决方案消除了系统组件间的瓶颈,从而大大加快了成像速度。通过集成的实时控制器,直接与所有硬件组件、相机和外围设备关联,您可以毫秒级的精度控制您的整个系统。
将多位置载物台实验与高速外部荧光转换功能相结合,发挥市场上配合高精度载物台控制的快速滤片转盘的优势。
间歇摄取实验时间最高缩短5倍意味着您不但可以节省时间,还能获得更多细节。不管实验中使用了哪种仪器组件,系统都将以最高可能的速度运行。
现在对于专业的活细胞应用,您可在系统中添加附加设备,使用第三方设备进行精确定时和控制,制定可完全高速控制的实验。
DMi8 S 平台配有 LAS X Synapse 高级同步快速板,可自由指定连接方式,创建快速图像序列,分析由第三方设备提供的生物体对外部刺激物的响应。
定义数字和模拟信号,独立于图像摄取,以准确的定时和完全的再现性设置触发器信号。
在 DMi8 S 平台上添加 Infinity TIRF 和 Infinity 光操作系统,大程度增加系统的多功能性。您可使用 5 个激光器,在一个长时间成像实验中执行超高分辨率、TIRF 等多个光操作任务。
在执行高要求任务 (如 FRAP 或光消融) 的同时,可执行光敏感应用,如光遗传学或光转化任务。使用全自动、超高分辨率的 Infinity TIRF 分析膜动力学,进一步融合技术。

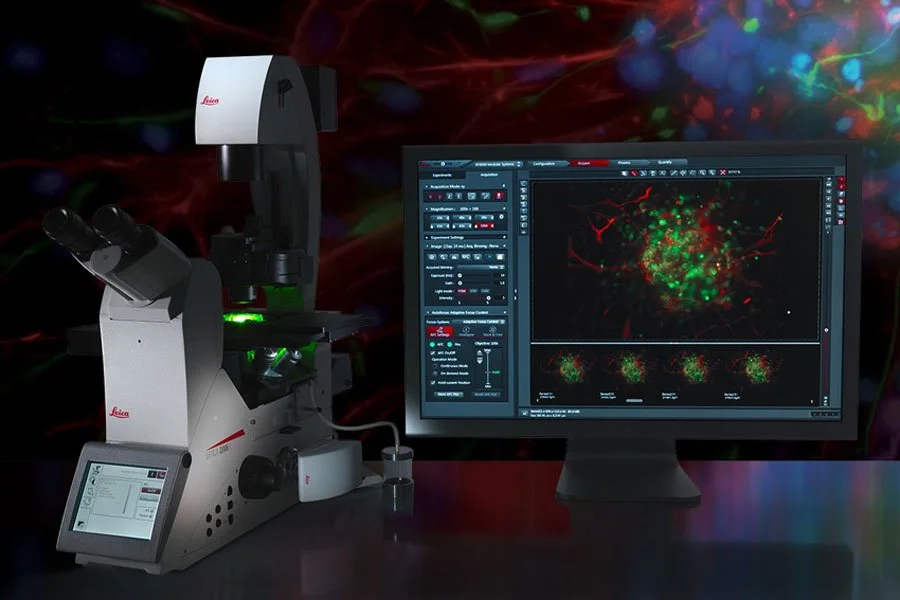

DMi8 具有许多荧光创新特性。

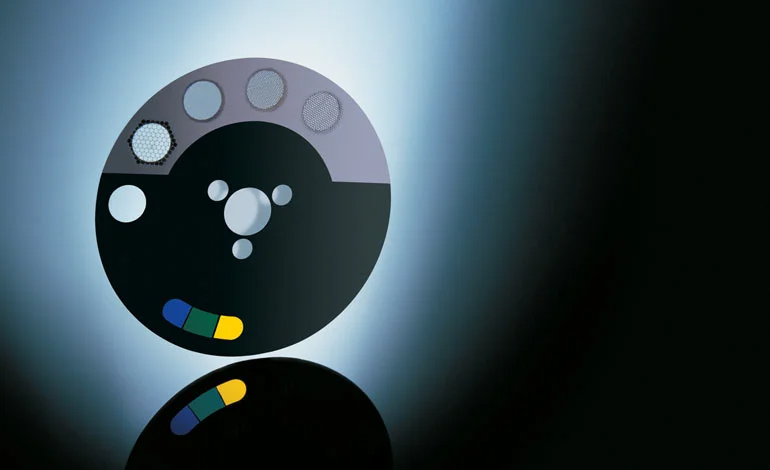

对于高速成像,可使用外部荧光转换功能或自动荧光照明强度管理系统 (FIM),实现快速、准确地荧光成像。
对于标准应用,可通过 RFID 自动识别轻松安装荧光滤块。
型号 |
DMi8 |
光学系统 |
HC无限远轴向、径向双重色差校正光学系统,45mm国际标准齐焦距离 |
观察方式 |
Leica DMi8系列 - 取决于透射光臂 透射光(TL):BF(明场),DF(暗场),PH(相差),DIC(微分干涉),POL(偏光) 中间视点:IMC(综合调制对比) IPH(集成相差) 入射光(Il):荧光 Leica DMi8配有电动聚光镜和电动荧光照明器 组合(TL/IL):荧光/dic(微分干涉),荧光/PH(相差) |
透射光臂 |
透射光臂(来源:成贯仪器) 手动和编码 具有集成的机械倾斜机构,具有足够的空间用于标本和微操纵器 适用于≤S40聚光镜,带有集成的手动或电动照明场光圈 用于2个可更换激发块的激发块盒 随着聚光镜快速变化 手动快门 灯泡可用于更换LED的插座 带集成电缆管道 聚光镜光圈(防止意外按下) 或 固定透射光臂 集成LED照明 手动调节亮度和孔径光阑 更改对比度方法时自动调整亮度 自动关闭(可调) 集成聚光镜支架 用于透射光滤光片的插座 |
荧光轴 |
手动,外部 手动转盘 手动视场和孔径光阑 光导插座 EFW插座(外置滤光轮) 结构照明用插座(optigrid) 手动荧光强度管理器(FIM)(降低入射光照射的光强度) 或(来源:成贯仪器) 手动整合 手动转盘 手动磁场和孔径光阑 光导插座 用于外部灯罩的灯罩外壳 手动荧光强度管理器(FIM)(从入射光照射减少光强度) 或 电动 电动视场和孔径光阑 通过FIM电动转盘 光导适配器的插座 电动荧光强度管理器(FIM)(从入射光照射减弱光强度) |
无限端口和T-Houses |
带镜子,用于在左侧或右侧和后侧端口之间切换 或 与棱镜 有2个位置: 50%后端口/ 50%左/右端口 80%后端口/ 20%左/右端口 100%后端口/ 0%左/右端口 外部T-Houses: 1.无荧光,透射光臂支架 2.后部有一个无限端口 3.特殊的集成荧光 4. TIRF / GSD的特殊端口> |
荧光照明器 |
6孔 手动或电动编码的彩色编码环 或(来源:成贯仪器) 电动 |
观察筒 |
符合人体工程学,带或不带相机输出左侧端口 2个切换位置:10% VIS 50% VIS / 50% CAM或 2个切换位置:100% VIS和100% VIS / 100%CAM Bertrand镜头可选 瞳距可调 高度和角度调整(30°-45°) |
放大倍率变换器 |
电动 2或3个开关位置 放大倍数1X; 1.6X; 2X或1X; 1.6X或1X,2X> 适用于所有相机端口和目镜 或 手动 2个开关位置 放大倍数1X; 1.6X; 适用于管端口和目镜 |

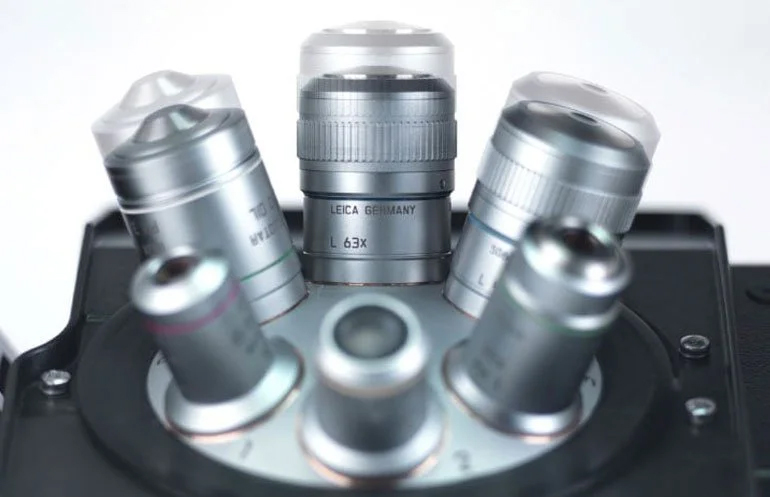

物镜转盘 |
电动 带有M25螺纹和45mm共焦距离的物镜的6个位置 对于DIC:电动/手动/编码的沃拉斯顿棱镜转盘 防撞保护 或 编码 带有M25螺纹和45mm共焦距离的物镜的6个位置 对于DIC:电动/手动/编码的沃拉斯顿棱镜转盘 或 手动 带有M25螺纹和45mm共焦距离的物镜的6个位置 对于DIC:手动沃拉斯顿棱镜转盘 |
载物台 |
固定载物台 载物台板涂有陶瓷(238mm×204mm) n加热载物台板(室温3℃以上可达60℃)(248×212mm) n可调温载物台板(0℃至60℃)(238mm×212mm) 固定显微操作载物台 n载物台面板涂有陶瓷(238mm×204 / 122mm) n加热载物台板(室温3℃以上可达60℃)(238mm×203 / 122mm) n可调温载物台板(0℃至60℃)(238mm×212mm) 手动和电动三板交叉载物台 n行程范围:83mm×127mm n可选插件(普通,可加热和可冷却),适用于各种应用,插件尺寸:160mm×110mm(与扫描平台兼容) 扫描载物台 n可选插件(普通,可加热和可冷却),适用于各种应用,插件尺寸:160mm×110mm(与扫描平台兼容) nLMT200线扫描电动平台 |
聚光镜 |
对于可倾斜的透射光臂: 电动和编码或手动和编码 电动或手动孔径光阑 对比方法:BF,DF,PH,DIC,Pol,IMC,IPH 自动切换 用于对比度方法的5或7个位置的聚光镜盘 2个聚光镜壳体(S1-S28和S40,S70) 聚光镜:S1 / 1.4油,S1 / 0.9干,S23 / 0.53,S28 / 0.55,S40 / 0.40 聚光镜头可以摆出来 所有聚光镜的放大倍数为2.5X至100X 带或不带电动或手动偏光镜(可选) 带电动或编码的wollsaton棱镜盘(可选) 用于固定的透射光臂 S40 / 0.50聚光镜 S80 / 0.30聚光镜 |
Z轴聚焦 |
徕卡DMi8电动 电动和编码 12mm行程(往下调焦精度2mm,往上调焦精度10mm) 最大行程速度:5mm / s 5个焦点增量:0.05um; 0.1um; 0.7um; 1.5um; 5.0um 电子焦点重新定位 物镜变化前自动降低 电子齐焦 可选:自适应聚焦控制(AFC) 可选:闭环(重新定位能力≤20nm) 手轮,每个都有2个增量,用于粗调和细调(4个增量) 徕卡DMi8手动 手动 12mm行程(往下调焦精度2mm,往上调焦精度10mm) 手轮,每个都有1个增量用于粗调和细调(2个增量) |
观察端口 |
徕卡DMi8电动 电动和编码 左侧端口(100%,80%或50%传输) 可选:右侧端口(100%,80%或50%传输) 可选:底部端口 可选:顶部端口,带2个开关位置 n100%到目镜 n50%到目镜/ 50%到端口 徕卡DMi8手动 手动 左侧端口(80%或10%传输) 可选:顶部端口,带2个开关位置 n100%到目镜 n50%到目镜/ 50%到端口 |
控制 |
取决于电动化水平 触摸屏(仅适用于电动Leica DMi8) 用于TL / 荧光切换的按钮 2个按钮用于电动孔径光阑调节 2个按钮,用于电动照明视场光阑调节 1个按钮用于操作电动快门 4个可变功能键 3个操作按钮,用于聚焦阈值(仅用于聚焦) 2个手轮用于聚焦 旋钮用于设置亮度 荧光激发块的6个按钮 6个物镜按钮 Leica SmartMove:符合人体工程学的控制元件,用于监控x,y,z和4个附加的可变功能键 Leica STP4000:通过外部触摸屏操作 Leica STP 8000:使用控制元件通过触摸屏进行操作,用于监控x,y,z和其他可变功能键 切换杆用于操作端口,手动快门和放大倍率变换器 用于手动FIM,IMC和IPC调整的滑块 切换杆用于操作无限端口 |
电子箱 |
用于控制显微镜的所有电动和电子元件的独立单元 可替换为: Leica CTR compact Leica CTR Advanced Leica CTR Advanced(不带电源) Leica CTR Advanced+ |
接口 |
用于通过触摸屏保存/加载显微镜设置的服务端口 徕卡DMi8电动 6×I2C用于外部/内部外围设备 CTR箱 激光应用的2×互锁 |
操作环境 |
适于在气温为摄氏-40℃~50℃的环境条件下运输和贮存,在电源 220V/50Hz、气温摄氏-5℃~40℃和相对湿度 85%的环境条件下运行。 |
